De acordo com a NBR 5410:2004, são apresentados cinco exemplos de esquemas de aterramento de sistemas elétricos trifásicos comumente utilizados. De acordo com esta norma, o esquema TT é o esquema

Las cuatro frases expresadas en cada globo ilustran diferentes contextos de uso del idioma español. Analice las siguientes afirmativas, colocando (V), para las verdaderas, y (F), para las falsas.

( ) “Vos sabéis cuánto os amo” es una forma moderna, usada principalmente en Hispanoamérica de modo formal.

( ) “Usted sabe cuánto la amo” es la forma de tratamiento formal predominante tanto en España como en Hispanoamérica.

( ) “Tú sabes cuánto te amo” es la forma de tratamiento informal correcta en todo el mundo hispano.

( ) “Vos sabés cuánto te amo” es una forma de tratamiento informal entre uruguayos y argentinos, pero es incorrecta.

El orden correcto desde arriba hacia abajo es

Quanto à indução mútua em circuitos eletromagnéticos, é correto afirmar que ela

Um gerador de 127 V / 60 Hz alimenta uma impedância Z = 60 ∟-30° Ω. O módulo da corrente fornecida pelo gerador e os valores das tensões nos componentes resistivos e reativos são, respectivamente,

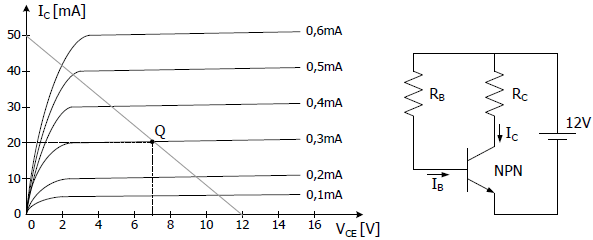

Qual os valores corretos de R_B e R_C, respectivamente, para que se tenha o ponto Q mostrado na figura acima?

Um inversor trifásico em ponte alimenta uma carga ligada em Y com 10 Ω de resistência por fase. A fonte de tensão CC é de 440 V e o inversor opera no modo de condução por 180°. A corrente da fonte, os valores RMS da tensão de fase e de linha na saída são respectivamente

Em relação aos elementos principais dos coletores solares planos, são feitas as afirmações abaixo:

I. A superfície captadora costuma ser feita de cobre ou de alumínio. É formada por um conjunto de tubos ou condutos pelos quais circula a água que deve ser aquecida. A capacidade absorvente da superfície captadora pode aumentar se for aplicado um revestimento negro opaco com pinturas especiais. Dessa forma conseguem-se valores de absorção próximos a 98% da radiação solar que chega.

II. Uma cobertura transparente, de plástico ou de vidro, que se coloca sobre a placa absorvente com o objetivo de reduzir a perda de energia térmica do coletor (as coberturas de plástico, mais leves e econômicas que as de vidro, podem sofrer deterioração prematura derivada da exposição em determinadas condições climatológicas).

III. Uso de espelhos refletores com a forma geométrica adequada para concentrar a radiação solar. Um espelho em forma de paraboloide de revolução refletirá a radiação solar para o foco da parábola geratriz. Para isso, deve-se manter o eixo do paraboloide paralelo à radiação solar incidente, o que o obriga a seguir o movimento aparente do Sol.

IV. Utilização de isolantes térmicos para reduzir as perdas energéticas. Os mais utilizados são a fibra de vidro, a espuma rígida de poliuretano e o poliestireno expandido. Esses materiais devem ser colocados debaixo da superfície absorvente ou nas laterais da carcaça.

Está(ão) correta(s) apenas a(s) afirmativa(s)

Com relação aos conversores CC-CC não-isolados Buck e Boost ideais, é correto afirmar que

I. no conversor Buck, o ganho de tensão da saída para a entrada é maior do que 1.

II. no conversor Boost, o ganho de tensão da saída para a entrada é maior do que 1.

III. no conversor Boost, se a razão cíclica é igual a 0,5, o ganho de tensão é igual a 2.

IV. no conversor Buck, se a razão cíclica é igual a 0,5, o ganho de tensão é igual a 0,5.

Estão corretas apenas as afirmativas

Com relação aos Microcontroladores, marque (V), para Verdadeiro, ou (F), para Falso, nas sentenças a seguir.

( ) A arquitetura Harvard apresenta um barramento comum para o transporte dos dados e instruções.

( ) A arquitetura Harvard apresenta dois barramentos, um para dados e outro para instruções.

( ) Em um Microcontrolador de 8 bits com a arquitetura Von-Neumann, o barramento de dados e instruções apresentam também 8 bits.

( ) Em um Microcontrolador de 8 bits com a arquitetura Harvard, o barramento de dados apresenta 8 bits e o barramento de instruções pode apresentar mais de 8 bits.

( ) Se o barramento de instruções é maior do que o de dados, o OPCODE de uma instrução pode incluir o dado e o local onde ela vai operar.

A sequência correta de cima para baixo é
