Em relação ao meio corte, afirma-se.

I. A representação é feita abaixo da linha de simetria, quando a linha de simetria for horizontal.

II. A norma nada fala quando a linha de simetria for vertical, podendo a representação ser à direita ou à esquerda.

III. A representação é feita acima da linha de simetria, quando a linha de simetria for horizontal.

IV. A representação é feita à direita da linha de simetria, quando a linha de simetria for vertical.

Estão corretas apenas as afirmativas

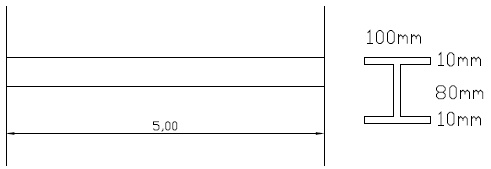

Uma viga metálica, com 5,00 m de comprimento e com a seção dada abaixo, está fixada em dois anteparos rígidos e exposta ao sol, sofrendo um aumento de 40ºC na sua temperatura. Considerando a inexistência de deformação em seu comprimento, determinar a força de compressão equivalente, sabendo que E_aço = 200GPa, que !$ σaço !$ = 200 MPa e !$ \alpha_{aço} !$ = 12 x 10^-6/ ºC.

Determina o volume útil, em m³, de uma fossa séptica, com câmara única, para atender uma residência unifamiliar com cinco pessoas, considerando: contribuição de esgoto diário de 130 litros/pessoa x dia, período de detenção de 24 horas, lodo fresco de 1 litro por pessoa ao dia e com a taxa de acumulação total de lodo, em dias, igual a 94, com intervalo de limpeza de 1 ano e temperatura inferior a 10°C para os dias mais frios.

A tabela abaixo representa o cronograma físico-financeiro resumido de uma obra. A partir das informações nela contidas, avalie as afirmativas a seguir.

Atividade	%	Custo	Q1	M1	Q2	M2	Q3	M3
Fundação	20	5.000	70		30
Estrutura	20	5.000	25		75
Alvenarias	10	2.500			60		40
Instalações	20	5.000			40		60
Acabamentos	30	7.500			33		67
TOTAL	100	25.000

I. O mês 2 (M2) foi o que apresentou maior custo.

II. O mês 1 (M1) foi o que apresentou menor custo.

III. No mês 2 (M2) foi atingido 70% do custo total.

IV. A atividade de alvenaria apresentou o maior custo no mês 3 (M3).

Estão corretas apenas as afirmativas

Considere que a dureza da ferrita é de 80 HB e da perlita é de 240 HB, para o caso da perlita grosseira.

A dureza Brinell de um componente de aço ABNT 1030, resfriado ao forno, a partir da região austenítica, é

Com relação às engrenagens cilíndricas de dentes retos, afirma-se:

I. Possuem dentes paralelos ao eixo de rotação da engrenagem. Transmitem rotação entre eixos paralelos.

II. Seu custo de fabricação é relativamente barato se comparado às engrenagens helicoidais.

III. Transmitem movimento suavemente, sendo ideais para uso onde se exija baixo ruído e baixa vibração.

IV. O material de fabricação pode ser ferro fundido, aço, ou mesmo plástico, dependendo das respectivas aplicações.

Estão corretas as afirmativas

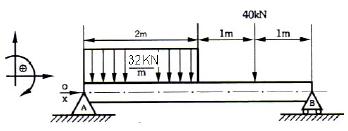

Analise a viga biapoiada carregada, conforme a figura abaixo.

Em cidades localizadas à beira-mar, seus prédios e equipamentos estão sujeitos à maresia e à agressão causada pela areia carregada pelos ventos. Para evitar problemas com as pinturas, estas devem merecer cuidado especial quanto à preparação das superfícies, pintura propriamente dita e manutenção posterior. A aplicação de fundo anti-corrosivo é indicada para situações

A impermeabilização de uma Estação de Tratamento de Esgotos (ETE) pode ser feita, preferencialmente, com
