Considere a seguinte afirmação:

O Boletim Diário da Operação é um documento elaborado pelo Operador Nacional do Sistema (ONS) e disponibilizado diariamente com os resultados da operação do Sistema Interligado Nacional (SIN).

Assinale a alternativa que apresenta CORRETAMENTE os principais itens dos resultados da operação do boletim diário da operação do ONS.

O Mecanismo de Realocação de Energia (MRE) é um mecanismo financeiro que visa ao compartilhamento dos riscos hidrológicos que afetam os agentes de geração, buscando garantir a otimização dos recursos hidrelétricos do Sistema Interligado Nacional (SIN). Dessa forma, analise e considere as afirmações a seguir e marque com (V) as verdadeiras e com (F) as falsas.

( ) O MRE abrange as usinas hidrelétricas sujeitas ao despacho centralizado do Operador Nacional do Sistema (ONS). As Pequenas Centrais Hidrelétricas (PCHs) não podem participar.

( ) A necessidade de instituição do MRE verifica-se principalmente devido às grandes extensões territoriais do país, em que existem diferenças hidrológicas significativas entre as regiões, com períodos secos e úmidos não coincidentes.

( ) Uma região em período de seca armazena água e, por consequência, gera abaixo da média, enquanto uma região em período de chuva produz energia acima da média, o que resulta em transferência de energia entre essas regiões.

( ) O MRE realoca contabilmente a energia, transferindo o excedente daqueles que geraram abaixo de sua garantia física para aqueles que geraram acima.

( ) Outro fator que levou à criação do MRE é a existência de várias usinas alocadas no mesmo rio, em cascata. Nessa condição, a operação otimizada para uma usina não necessariamente corresponde à operação otimizada de todo o sistema interligado. De forma a obter o melhor uso da água no País, realiza-se o despacho centralizado por comando do Operador Nacional do Sistema (ONS).

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Considere as afirmações a seguir sobre a liberdade de contratação de energia por parte dos consumidores e marque com (V) as verdadeiras e com (F) as falsas.

( ) A comercialização de energia elétrica é regulamentada pelo Decreto nº 5.163/2014 que estabelece: “consumidor parcialmente livre é aquele que, atendido em tensão superior a 13,8kV, tenha exercido a opção de compra de energia elétrica, conforme as condições previstas nos artigos 15 e 16 da Lei nº 9.074, de 7 de julho de 1995”.

( ) O consumidor livre continuará a contratar o serviço de entrega da distribuidora de energia elétrica que possui a concessão de sua localidade.

( ) A Resolução Normativa nº 247/2006 da Agência Nacional de Energia Elétrica (ANEEL), criou a figura jurídica do consumidor especial, definindo-o como o consumidor responsável por unidade consumidora ou conjunto de unidades consumidoras, reunidas por comunhão de interesses de fato ou de direito, cuja carga seja maior ou igual a 500 kW.

( ) Uma das vantagens do consumidor especial é o desconto na Tarifa de Uso do Sistema de Distribuição (TUSD), que pode variar de no mínimo 75% a 100%.

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Sobre as instituições do setor elétrico brasileiro, associe corretamente a coluna da direita com a da esquerda.

(1) Agência Nacional de Energia Elétrica

(2) Comitê de Monitoramento do Setor Elétrico

(3) Conselho Nacional de Política Energética

(4) Empresa de Pesquisa Energética

(5) Ministério de Minas e Energia

( ) É uma instituição cuja finalidade é a prestação de serviços na área de estudos e pesquisas destinadas a subsidiar o planejamento do setor energético.

( ) Tem como principais atribuições a formulação de políticas e diretrizes de energia que assegurem o suprimento de insumos energéticos a todas as áreas do país, incluindo as mais remotas e de difícil acesso.

( ) Tem as atribuições de regular e fiscalizar a produção, transmissão, distribuição e comercialização de energia elétrica.

( ) É responsável por estabelecer o planejamento do setor energético nacional, por monitorar a segurança do suprimento do setor elétrico brasileiro e por definir ações preventivas para restauração da segurança de suprimento no caso de desequilíbrios conjunturais entre oferta e demanda de energia.

( ) É um órgão criado com a função de acompanhar e avaliar a continuidade e a segurança do suprimento elétrico em todo o território nacional.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

Sobre os limites mínimo e máximo do Preço de Liquidação das Diferenças (PLD), considere as afirmações a seguir e marque com (V) as verdadeiras e com (F) as falsas.

( ) O Decreto nº 5.163/2004, no § 2º, do art. 57, estabelece a competência da Câmara de Comercialização de Energia Elétrica (CCEE) para definir o valor máximo do PLD, considerando os custos variáveis de operação dos empreendimentos termelétricos disponíveis para o despacho centralizado. Em seguida, o § 3º define que o valor mínimo do PLD será calculado pela CCEE, levando em conta os custos de operação e manutenção das usinas hidrelétricas, bem como os relativos à compensação financeira pelo uso dos recursos hídricos e royalties.

( ) No final do ano de 2014, o teto do PLD foi alterado a partir da mudança da termelétrica considerada relevante para o sistema, com a substituição da UTE Alegrete pela UTE Mário Lago. Com isso, o PLD máximo, que era de R$ 822,83/MWh, teve seu valor reduzido em 54%.

( ) Desde 2013, o PLD mínimo passou a ser calculado pela Receita Anual de Geração das usinas incluídas no sistema de cotas de energia, o que mudou o piso de R$15,62 MWh para R$ 130,26/MWh.

( ) O valor do PLD deve estar dentro dos limites mínimo (PLD_MIN) e máximo (PLD_MAX). Dessa maneira, o mesmo é calculado pela fórmula: max(min(PLD_MIN, PLD), PLD_MAX).

Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Sobre o processo atual de cálculo do Preço de Liquidação das Diferenças (PLD), assinale a alternativa que preenche CORRETAMENTE a afirmação a seguir.

O PLD é calculado pelo (a) , para todos submercados e patamares de carga, a partir dos modelos computacionais , utilizando dados .

O Mapa de Karnaugh é uma ferramenta de auxílio à minimização de funções booleanas. Considere o mapa de Karnaugh mostrado na figura a seguir:

Qual a expressão lógica simplificada mínima para o mapa?

Assinale a alternativa que responde CORRETAMENTE à questão acima.

O circuito da figura a seguir é excitado por duas fontes de tensão. Uma delas, de corrente alternada, é definida numericamente pela expressão v1(t) = 15 sen(ωt) V, enquanto a outra fonte é uma bateria de 5V. Com a intenção de avaliar o funcionamento desse circuito, um aluno resolveu simulá-lo em um software apropriado, obtendo como resultado as formas de onda indicadas na figura, com escalas de 5V/div e 5A/div.

Avalie o acerto das afirmações abaixo.

I. A forma de onda 1 representa a tensão na carga.

II. A forma de onda 2 representa a corrente no diodo D3.

III. A forma de onda 3 representa a corrente nos diodos D2 e D4.

IV. As formas de onda 3 e 4 representam respectivamente corrente tensão reversa no diodo D1.

V. As formas de onda 2 e 6 representam respectivamente corrente tensão reversa no diodo D4.

VI. A forma de onda 5 representa a corrente na carga.

Assinale a alternativa que apresenta somente as afirmações CORRETAS.

O transístor bipolar empregado no circuito mostrado na figura a seguir é caracterizado por β=100 (ganho).

Com base nisso, analise as afirmações abaixo.

I. A configuração apresentada é conhecida como emissor comum. II. O transistor encontra-se na zona ativa.

III. Nesta configuração, VBE deve ser menor do que VCE para que o circuito funcione como amplificador.

IV. A corrente de coletor é igual a 10mA.

V. Essa configuração não é muito empregada na prática por apresentar problemas de estabilidade e grande distorção harmônica.

Assinale a alternativa que apresenta somente as afirmações CORRETAS.

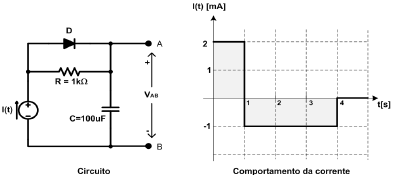

O circuito da figura a seguir é alimentado com uma fonte de corrente I(t), cujo comportamento em função do tempo é mostrado no gráfico ao lado do circuito. Para efeito de análise, todos os componentes que constituem o circuito devem ser considerados ideais e as condições iniciais no capacitor nulas.

Com base nessas informações, assinale a alternativa que corresponde à forma de onda de tensão entre os pontos A e B, denominada no circuito como V_AB.
