Utilizando um voltímetro DC com sensibilidade de 20KΩ/V, e um voltímetro AC com sensibilidade de 50KΩ/V para medir o sinal de saída de um filtro, foram obtidas as leituras de 30VDC e 0,75 Vrms. Calcule o ripple da tensão de saída do filtro.

No Sistema de Modulação em Amplitude com Banda Lateral única (SSB), há supressão de uma banda e, por isso, o filtro passa- faixas utilizado deve ter um fator de qualidade e um fator de forma suficientes para atuar dentro de um intervalo de 600Hz, que é o que separa as duas bandas laterais.

Pergunta-se: qual é o tipo de filtro mais indicado para operar nessas condições?

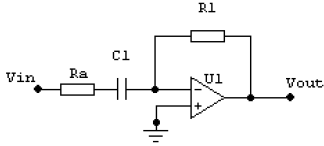

Para se evitar o efeito de oscilação do diferenciador com amplificador operacional da figura abaixo, foi incluído uma resistência (Ra), cujo valor varia entre 0,01Ω e 0,1Ω, em série com o capacitor. Em consequência o ganho de tensão de malha fechada fica entre 10 e 100. Pergunta-se: qual é o efeito dessa resistência quando surge o problema da oscilação em frequências altas?

Qual é a capacitância total e a tensão de trabalho de uma associação de capacitores em série, sendo C₁ = 200μF/ 150V , C₂ = 200μF/ 220V e C₃ = 100μF/ 150V
