O dispositivo diferencial residual (DDR) tem por finalidade desligar da rede de fornecimento de energia elétrica o equipamento ou instalação que esse dispositivo protege, na ocorrência de uma corrente de fuga que exceda determinado valor. Nesse contexto, a simbologia ilustrada a seguir indica

De acordo com a norma NBR 5410/2004, o dimensionamento técnico de um circuito corresponde à aplicação dos diversos itens relacionados à escolha da seção de um condutor e do seu respectivo dispositivo de proteção. Dentre os critérios de dimensionamento da seção de um condutor e do seu respectivo dispositivo de proteção, adotados pela referida norma, o único que NÃO corresponde ao excerto acima é

Com base na tabela a seguir, a demanda individual de uma unidade consumidora, em kVA, de uma pequena residência (FP = 1,0), cujas potências ativas do circuito de iluminação e do circuito de tomadas de uso geral sejam, respectivamente, 1,2 kW e 4,8 kW, é igual a

Em relação às classes dos amplificadores transistorizados de potência, é correto afirmar que

A corrente de projeto de um circuito trifásico desbalanceado, cuja potência nominal é de 2,4 kW, tensão = 127 V, FP = 0,7, !$ η !$ = 0,9, é aproximadamente igual a

A velocidade de uma máquina de indução trifásica de 6 polos, 60 Hz, 380 V, que entrega potência nominal de saída em um escorregamento de 0,01, é igual a

A perda no cobre de um rotor de um motor de indução trifásico de 4 polos, 60 Hz, 380 V, 15 hp, 1728 rpm, que entrega potência de saída plena a uma carga conectada a seu eixo, sabendo-se que as perdas de atrito do motor é 750 W, é aproximadamente igual a

A corrente de curto-circuito trifásico simétrico (eficaz) de um transformador de 381 kVA, tensão secundária: 220/127 V, conexão !$ \Delta/Y !$ e impedância percentual de 10%, será, aproximadamente, igual a

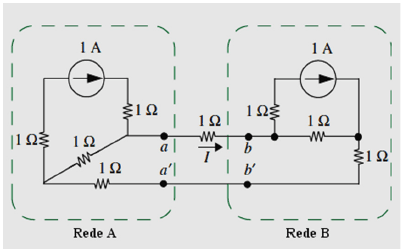

O valor da corrente no ramo ab, do circuito da figura a seguir, é igual a
