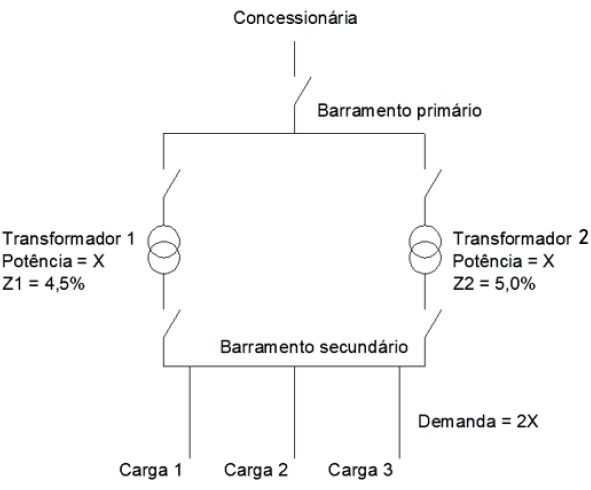

Uma subestação elétrica de um campus estudantil possui dois transformadores trifásicos, que são ligados de forma alternada, ou seja, um é backup do outro, de modo que, no caso de manutenção de um deles, o outro assuma a carga em sua plenitude. Para atender a mais estudantes, foram sendo construídas nesse campus várias outras edificações. O engenheiro eletricista responsável, ao verificar que a demanda vinha aumentando mês a mês, decidiu colocar esses transformadores em paralelo definitivamente, conforme desenho simplificado a seguir:

Observa que, adotando a impedância média dos transformadores como 4,7%, mesmo com todas as condições de paralelismo, há uma pequena diferença em suas impedâncias percentuais, sendo Z1 = 4,5% e Z2 = 5%.

Isso faz com que, se os transformadores forem postos em paralelo,

No memorial descritivo de um projeto de engenharia elétrica, há uma parte reservada exclusivamente para a especificação de materiais. Um eletrotécnico levantou a carga elétrica de acordo com o quadro de cargas abaixo, e você, engenheiro eletricista do Colégio Pedro II, fará os dimensionamentos necessários e as especificações dos materiais elétricos desta obra. Vale ressaltar que todos os disjuntores contidos neste quadro deverão oferecer proteções contra curtos-circuitos, e que a tensão de linha desta instalação trifásica é de 220 V.

Devem ser entendidos como máquinas, neste enunciado, equipamentos com motores. Em função das características do funcionamento do local, o fator de demanda será igual à carga instalada.

Considerando os dados apresentados, a especificação mínima do disjuntor geral desse quadro é

Serviços ou atividades essenciais, para fins de fornecimento e distribuição de energia elétrica, são aqueles cuja interrupção coloque em perigo iminente a sobrevivência, a saúde ou a segurança da população.

Considere os seguintes serviços:

1. tratamento e abastecimento de água;

2. assistência médica, hospitalar e serviços funerários;

3. creches, escolas e demais instituições de ensino;

4. unidade operacional de segurança pública, como polícia e corpo de bombeiros;

5. instalações de aduana.

Dos serviços listados acima, conforme a definição dada pela ANEEL, são essenciais

A demanda de uma instalação é a carga nos terminais receptores, tomada em valor médio num determinado intervalo de tempo. Entende-se por carga a aplicação que está sendo medida em termos de potência (ativa, reativa, aparente), ou em termos de valor eficaz da intensidade de corrente. O período no qual é tomado o valor médio é designado por intervalo de demanda e, geralmente, é de 15 minutos.

Em um condomínio com 100 unidades, cada qual com demanda individual de 4.000 watts, tem-se que, medida a carga no quadro geral (entrada do conjunto), o valor da demanda é de 200.000 watts. É sabido que a demanda diversificada é dada por

!$ D_{div} = { \large { \displaystyle \sum_{i=1}^n D_i(t) \over n}} !$

sendo

• D_div a demanda diversificada ao conjunto no instante (t);

• D_i(t) a demanda do consumidor (i), no instante (t), e

• n o número de consumidores do conjunto.

Considerando as informações do caso em tela, o valor do fator de diversidade é

Como parte da política da Modernização do Ambiente de Negócios no Brasil (Lei nº 14.195/2021) e de acordo com a Resolução 1.000/2021 da ANEEL, o prazo para conexão à rede, de unidade consumidora do Grupo A (alta tensão), com potência contratada de até 140 kW, em área urbana, com distância até 150 metros da rede e onde não haja a necessidade de obras de ampliação, de reforço ou de melhoria no sistema de distribuição, foi reduzido para 45 dias. Considerando as regras do atual sistema de distribuição de energia elétrica brasileiro, assinale a alternativa INCORRETA acerca da caracterização dos envolvidos no processo citado.

Acerca de subestações de distribuição de energia, é correto afirmar que

A instalação de capacitores no lado de alta tensão deverá ser objeto de análise técnica e econômica, em decorrência do custo dos equipamentos de manobra e proteção. Nesse contexto, é INCORRETO afirmar que

O método do fluxo luminoso consiste em determinar a quantidade de lúmens necessária para determinado ambiente. Os critérios a seguir foram apresentados como necessários para a obtenção do fluxo luminoso desejado:

1. tipos de lâmpadas;

2. cores das paredes e do teto;

3. finalidade de utilização do ambiente.

4. pé-direito; 5. tensão de alimentação da instalação, em volts;

6. tipos de luminárias;

O critério que NÃO é relevante para essa determinação é o de número

A norma técnica ABNT NBR 13.570/1996 estabelece os requisitos específicos para as instalações elétricas em locais de afluência de público, a fim de garantir o seu funcionamento adequado, a segurança de pessoas e de animais domésticos e a conservação dos bens. À luz da referida norma, é correto afirmar que

As dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. Com base no normativo vigente, o inverso do quociente entre a área útil da seção transversal do eletroduto e a soma das áreas das seções transversais dos condutores previstos (calculadas com base no diâmetro externo), considerando que haja apenas dois condutores, não deve ser superior a
