Para modernizar o parque industrial, uma empresa decidiu investir na compra de um novo equipamento, que atualmente custa R$ 348.365,50. Para tanto, foi decidido que uma parte do lucro referente ao ano anterior, R$ 1.300.000,00, seria aplicado, com um rendimento de 10% a.m., capitalizado de forma composta por um ano.

Considerando-se que após esse ano o preço do equipamento suba 5%, aproximadamente, assinale o percentual do lucro informado que deve ser aplicado.

A respeito das válvulas de controle direcionais usadas em circuitos de sistemas hidráulicos, assinale a afirmativa CORRETA.

Numere a COLUNA II de acordo com a COLUNA I relacionando cada termo ou expressão a sua descrição.

COLUNA I

1. Deformação elástica

2. Deformação plástica

3. Encruamento

4. Maclação

5. Recristalização/Recozimento

6. Fluência

7. Fadiga

COLUNA II

( ) Propicia conformação dos materiais.

( ) Processo de deformação.

( ) Devolve as propriedades e estrutura do material alteradas pelo encruamento.

( ) Tendência de um material se romper via pequena fissura frágil sob tensões cíclicas ou alternadas de magnitude abaixo de sua resistência à ruptura nominal.

( ) Ao se dimensionar partes de estruturas fixas ou móveis sujeitas a esforços mecânicos e/ou suas combinações, devemos fazer com que suas tensões efetivas de trabalho fiquem com seus valores dentro do regime de fluência.

( ) Aumenta a tensão de ruptura e a dureza e diminui a densidade e o alongamento percentual do material.

( ) É o fenômeno de deformação progressiva de um material submetido a tensão constante e depende do tempo e temperatura.

( ) Está intimamente relacionada ao módulo de elasticidade (módulo de Young) E (Kgf/mm²).

Assinale a alternativa que apresenta a sequência de números CORRETA.

Sobre a montagem de tubulações industriais em usinas de geração, analise as seguintes afirmativas e assinale com V as verdadeiras e com F as falsas.

( ) Antes de iniciada a montagem de qualquer sistema de tubulações, já devem estar instalados em suas bases todos os vasos, tanques, ferramentas, bombas, compressores, turbinas e demais equipamentos que sejam ligados às tubulações e que tenham fundações próprias.

( ) De um modo geral, deve-se programar a sequência de montagem começando pela montagem dos tubos de maior diâmetro e daqueles que sejam ligados diretamente aos vasos e equipamentos.

( ) O uso de modelos em escala, sólidos, impressos ou digitais, facilita muito o estudo e a definição da montagem e da manobra de pesos (cargas) e veículos no canteiro de obra.

( ) Na construção de derivações em uma tubulação de aço, em serviço, esta deve ser desativada e nunca se deve fazer essas derivações com a tubulação ativa em operação.

( ) É conveniente que, antes de iniciados os serviços de montagem, seja estabelecido um sistema de codificação de materiais e de controle do fluxo da mesmo (entrada e saída). Em princípio, deve-se estocar tubos e materiais grandes no local da obra, para se ganhar tempo no translado dos mesmos.

( ) Após concluída a montagem das tubulações, deve ser realizado obrigatoriamente o teste de pressão, sendo que o teste com ar comprimido é o mais aplicado e seguro nesses casos. Nesse tipo de teste, a pressão do ar nunca deve ultrapassar os 10% acima da pressão de projeto. O teste hidrostático usando-se água deve ser realizado com a água mais densa com temperatura inferior a 5ºC.

( ) Na administração de qualquer montagem, o cálculo dos tempos necessários à execução dos serviços de cada etapa para compor o tempo total deve ser realizado em duas etapas:

- a 1ª etapa é uma estimativa básica que considera as condições típicas normais sendo realizada com a consulta a tabelas;

- a 2ª consiste em corrigir os valores da estimativa básica da primeira etapa, para atender às condições reais dos diversos fatores de influência e que dependerá sempre da maior ou menor prática de quem aplica os coeficientes de correção, o que influencia a precisão final da estimativa definitiva.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Há cinco grupos de processo de fabricação de tubos usados em instalações industriais.

Sobre esses processos, assinale a afirmativa CORRETA.

Observe a figura do seguinte manômetro.

Considerando π= 3,14; γágua = 10.000 N/m3; H = 0,8 m e L = 0,6 m, determine o diâmetro D interno do tanque e assinale a alternativa que apresenta a resposta CORRETA.

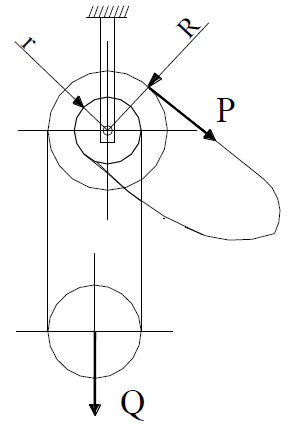

Analise o desenho de uma talha com uma polia diferencial.

Dados – Q = 300 Kgf, rendimento do sistema η = 80%

R = 250mm, r = 200mm.

Calcule e assinale a força “P” (exercida pelo operador) para içar a carga “Q” quando o sistema estiver em equilíbrio dinâmico, ou seja, a velocidade de subida da carga se mantiver constante.

Uma ponte rolante que se desloca sobre trilhos, ao passar por um certo trecho dos trilhos, produz uma vibração na qual se manifesta uma força de padrão senoidal em que a amplitude pode ser expressa pela fórmula F = F₀ | sen ( ω t ) | em que F₀ = 2¹⁰ N , ω = 2⁷rad/s , a amplitude dos deslocamentos verticais são dados por Y = Y₀ | sen ( ω t ) |, onde Y₀ = 2 mm.

Dados – 1 Kcal = 4,18 KJ.

Considerando !$ π !$ = 3,14 e arredondando os resultados para o mais próximo,

calcule:

!$ \bullet !$ o valor da força média F_m desenvolvida pela oscilação, bem como sua frequência ƒ em Hz;

!$ \bullet !$ a velocidade média vertical da oscilação V_mem m/s;

!$ \bullet !$ a potência média desenvolvida durante a vibração P_mem W;

!$ \bullet !$ a energia média dissipada durante 1h de vibração E_memKcal.

Assinale a alternativa que apresenta correta e respectivamente o que foi solicitado acima.

Analise a máquina de elevação de cargas representada no seguinte desenho.

sendo dados:

- carga a ser içada. Q= 32 tf;

- velocidade de ascensão da carga. v = 1 m/min;

- rendimento do tambor e das roldanas !$ η !$_t= !$ η !$_r= 100%(P/ efeito de cálculo);

- rendimento do redutor !$ η !$_R= 80%;

- relação de transmissão do redutor i= 600;

- diâmetro primitivo de enrolamento do tambor Dp= 600 mm.

Desprezando as inércias e o regime transiente da partida. Considerando !$ π !$ = 3,14;1 Kgf = 10 N e 1CV = 750W arredondar os resultados finais para o inteiro mais próximo, determine:

!$ \bullet !$ a rotação n_m (em rpm)

!$ \bullet !$ a potência P_m (em cv)

!$ \bullet !$ o torque T_m (em Nm) do motor “M” para condições de regime normal de trabalho

Assinale a alternativa que apresenta correta e respectivamente o que foi solicitado acima.

Analise o seguinte desenho.

Considere o seguinte aspecto: note que a portinhola tem um orifício quadrado que será vedado com vidro transparente para permitir a passagem de um feixe de laser de monitoramento.

Nota – Resposta com duas decimais.

Calcule a coordenada Ycg, em relação a origem do sistema, da portinhola, de válvula de portinhola, apresentadas no desenho analisado.

Assinale a alternativa com as coordenadas do C.G CORRETAS.
