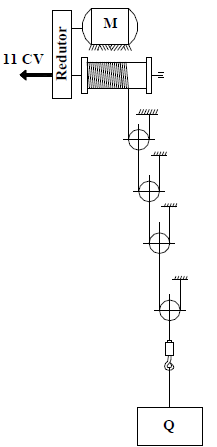

Analise a máquina de elevação de cargas representada no seguinte desenho.

sendo dados:

- carga a ser içada. Q= 32 tf;

- velocidade de ascensão da carga. v = 1 m/min;

- rendimento do tambor e das roldanas !$ η !$_t= !$ η !$_r= 100%(P/ efeito de cálculo);

- rendimento do redutor !$ η !$_R= 80%;

- relação de transmissão do redutor i= 600;

- diâmetro primitivo de enrolamento do tambor Dp= 600 mm.

Desprezando as inércias e o regime transiente da partida. Considerando !$ π !$ = 3,14;1 Kgf = 10 N e 1CV = 750W arredondar os resultados finais para o inteiro mais próximo, determine:

!$ \bullet !$ a rotação n_m (em rpm)

!$ \bullet !$ a potência P_m (em cv)

!$ \bullet !$ o torque T_m (em Nm) do motor “M” para condições de regime normal de trabalho

Assinale a alternativa que apresenta correta e respectivamente o que foi solicitado acima.
