A energia mecânica gerada pela força F0 será convertida em energia hidráulica propagada pelo fluido até encontrar A2.

A resultante por meio da pressão hidrostática será entregue através da força F2.

FIALHO, Arivelto Bustamante. Automatismos hidráulicos: princípios básicos, dimensionamentos de componentes e aplicações práticas. São Paulo: Érica, 2015.

Qual é o valor de F2, considerando (Pi = 3)?

Um compressor de ar de parafuso com vazão volumétrica padrão de 0,16 m³/s e pressão de descarga de 7,0 bar (pressão relativa) opera 12 horas diárias durante 30 dias.

Considere:

1. Consumo específico: CE = 0,1 KWh/m³

2. Consumo R$ / kWh = R$ 0,67

Qual é o valor aproximado do gasto mensal?

A carga de uma instalação elétrica é de 135 KW, possui fator de potência de 0,8, sendo necessário ajustá-lo para 0,92. Fator de potência = Cos !$ \phi !$

Assinale a alternativa que apresenta a carga para o fator de 0,92.

Analise o diagrama temperatura-entropia de um ciclo Rankine a seguir.

MORAN, Michael J. et al. Princípios de termodinâmica para engenharia. 8. ed. Rio de Janeiro: LTC.

Analise as afirmativas a seguir.

I. Processo 1 – 2: Expansão isentrópica do fluido de trabalho através da turbina na condição de vapor saturado no estágio 1 até a pressão do condensador.

II. Processo 2 – 3: Transferência de calor do fluido de trabalho quando este flui a pressão constante através do condensador chegando em forma de gás ao estágio 3.

III. Processo 3 – 4: Compressão isentrópica na bomba até o estágio 4 na região de líquido comprimido.

Estão corretas as afirmativas

Analise o seguinte desenho técnico.

Qual é o rolamento apresentado no desenho?

Analise o Diagrama.

CALLISTER JR., W. D. Ciência engenharia de materiais: uma introdução. 8. ed. São Paulo: LTC, 2012.

O teor de carbono na temperatura de 727 ºC de uma liga ferro carbono que possui 8% de cementita (Fe3C) pode ser calculado por meio da regra da alavanca.

O valor aproximado do teor de carbono dessa liga é:

A barra circular representada na figura a seguir é de aço, possui diâmetro de 16 mm e comprimento de 200 mm. Encontra-se submetida à ação de uma carga axial de 3,0 kN.

Diante disso, assinale a alternativa correta.

A figura a seguir representa o diagrama de uma treliça submetida à flexão pura.

MELCONIAN, Sarkis. Mecânica técnica e resistência dos materiais. 20. ed. remo. São Paulo: Érica, 2018. E-book. ISBN 9788536528564.

Analise as afirmativas a seguir e assinale com V as verdadeiras e com F as falsas.

( ) Entre o intervalo AC e CD, o momento fletor é máximo e a força cortante é diferente de zero.

( ) No intervalo compreendido entre os pontos C e D, a cortante é nula e o momento fletor atuante é constante.

( ) Quando a peça é submetida à flexão pura, apresenta somente momento fletor nas diferentes secções transversais e não possui força cortante atuante nessas secções.

( ) No intervalo compreendido entre os pontos C e D, existe somente a tensão normal, pois a tensão de cisalhamento é nula; portanto, o valor da força cortante é diferente de zero.

Assinale a sequência correta.

Sobre a NR-35, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) Os elementos do SPIQ que sofrerem impactos de queda devem ser inutilizados e descartados, exceto quando sua restauração for prevista em normas técnicas.

( ) No SPIQ de retenção de queda e no sistema de acesso por cordas, o equipamento de proteção individual deve ser o cinturão de segurança tipo paraquedista.

( ) O sistema de ancoragem pode apresentar seu ponto de ancoragem: a) diretamente na estrutura; b) na ancoragem estrutural; c) no dispositivo de ancoragem.

( ) A inspeção do sistema de ancoragem deve ser efetuada de acordo com o procedimento operacional, considerando o projeto do sistema de ancoragem e o de montagem, respeitando as instruções do fabricante e as normas regulamentadoras e técnicas aplicáveis, com periodicidade não superior a três anos.

Assinale a sequência correta.

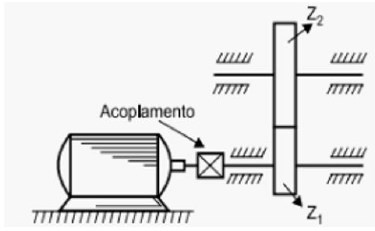

Analise o conjunto de transmissão a seguir.

MELCONIAN, Sarkis. Elementos de máquinas: engrenagens, correias, rolamentos, chavetas, molas, cabos de aço, árvores. 11. ed. rev. São Paulo: Érica, 2019.

A transmissão é realizada por engrenagens cilíndricas de dentes retos. A potência do motor é 5 KW e atua com rotação de 1780 RPM. Como a árvore do pinhão está acoplada ao eixo do motor, conclui-se que o torque no pinhão é o torque do motor.

Qual é o valor aproximado do torque no pinhão, considerando (pi = 3)?
