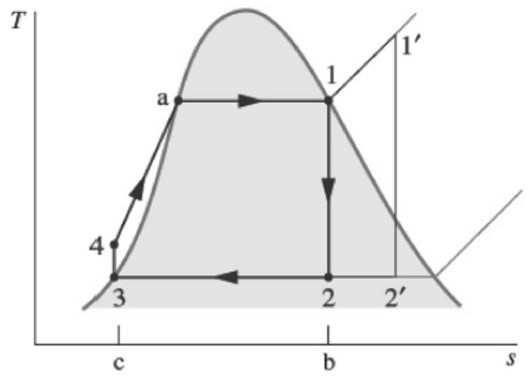

Analise o diagrama temperatura-entropia de um ciclo Rankine a seguir.

MORAN, Michael J. et al. Princípios de termodinâmica para engenharia. 8. ed. Rio de Janeiro: LTC.

Analise as afirmativas a seguir.

I. Processo 1 – 2: Expansão isentrópica do fluido de trabalho através da turbina na condição de vapor saturado no estágio 1 até a pressão do condensador.

II. Processo 2 – 3: Transferência de calor do fluido de trabalho quando este flui a pressão constante através do condensador chegando em forma de gás ao estágio 3.

III. Processo 3 – 4: Compressão isentrópica na bomba até o estágio 4 na região de líquido comprimido.

Estão corretas as afirmativas
