No que diz respeito à gerência de redes, existe uma ferramenta que possibilita a otimização de redes com vista à obtenção do melhor desempenho possível. Essa ferramenta apresenta diversas funcionalidades, algumas das quais são descritas a seguir:

· análise de tráfego de rede;
· monitoração de protocolo e aplicativos;
· monitoração da largura de banda da rede;
· geração de relatórios programados e perfis de alerta.

Essa ferramenta é conhecida por:

Uma rede com suporte TCP/IP oferece o protocolo Telnet, que possibilita uma comunicação bidirecional e interativa entre duas máquinas, por meio de comandos de textos, transmitindo dados em texto puro, até mesmo senhas, através de uma rede ou da internet. Atualmente, este protocolo vem sendo substituído por outro, mais seguro, que criptografa os dados trafegados entre os computadores, dificultando, assim, sua interceptação por pessoas mal intencionadas. Esse novo protocolo é conhecido pela sigla:

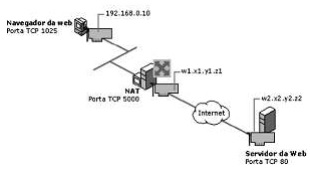

A figura representa o esquema de funcionamento do NAT.



Sabe-se que:

· pelo esquema, uma empresa está usando a ID de rede 192.168.0.0 para a intranet e recebeu o endereço público 183.192.236.53, representado por w1.x1.y1.z1 do provedor de serviços de Internet;
· ocorrerá a conversão de endereço de rede pelo NAT, que mapeará todos os endereços particulares no 192.168.0.0 para o endereço IP de w1.x1.y1.z1;
· se vários endereços particulares forem mapeados para um único endereço público, a NAT usará portas UDP e TCP dinamicamente escolhidas para diferenciar um local da intranet de outro.

Para funcionar, o NAT utiliza endereços IP privados para as classes A, B e C. Em conformidade com a notação CIDR, além de 192.160.0.0/16 para a C, os endereços para a A e a B estão indicados na seguinte alternativa:

A figura abaixo ilustra um dos tipos de Storage, representada por uma nuvem e diversos de seus equipamentos, ao lado de outras redes, o que dá uma ideia de como as tecnologias não são isoladas, mas se integram.



O esquema mostrado apresenta as características listadas a seguir.

· é uma rede dedicada ao armazenamento de dados que conecta dispositivos armazenadores de discos conhecidos por storage aos servidores da rede, permitindo que diversos servidores tenham cesso a discos externos de modo rápido e confiável;
· a centralização das operações de armazenamento de dados e seu gerenciamento são as razões principais da popularização desse tipo de storage.

O tipo de storage ilustrado na figura é conhecido por:

No que diz respeito às topologias empregadas na implementação de redes de computadores, uma é mostrada na figura abaixo.



Na implementação de redes de computadores padrão Fast Ethernet, tendo por elemento central um switch, essa topologia apresenta a característica de continuar em operação normal, mesmo que o cabo que conecta um micro a uma das portas do concentrador esteja down. Do ponto de vista físico, essa topologia é conhecida por:

A maior parte das SANs atuais utiliza sistemas de RAID em seus principais equipamentos de armazenamento de dados. A ideia do RAID é combinar múltiplos discos em uma matriz, a fim de obter características que discos isolados não poderiam fornecer, tais como alto desempenho e tolerância a falhas. Em um dos níveis de RAID, os dados são segmentados por meio de grupos de discos espelhados, para depois serem segmentados como demonstrado na figura abaixo:




Esse esquema, que proporciona mais tolerância a falhas, é conhecido por RAID:

O padrão H.323 é parte da família de recomendações ITU-T (International Telecommunication Union Telecommunication Standardization), que tem por objetivos:

O RADIUS é um sistema utilizado para prover autenticação centralizada em redes dial-up, VPN's e redes sem fio e tem um modelo cliente-servidor, no qual o cliente é o Network Access Server (NAS). O formato dos dados enviados pelo RADIUS é o seguinte.


Pacote Radius
Sabe-se que:

· o campo Código é formado por um byte e identifica o tipo de pacote RADIUS;
· um tipo de pacote RADIUS contém as informações necessárias para autenticar o usuário, dando ou não, a ele, autorização para um determinado NAS ou determinados serviços.

O tipo de pacote descrito é denominado:

A figura abaixo mostra o esquema de identificação do cabeamento estruturado, de acordo com a Norma NBR-14565 da ABNT.



A quantidade de pares/fibras e a identificação do ponto ou par estão referenciadas, respectivamente, por:

O programa de qualidade de uma determinada obra tem como um dos itens de controle de materiais a medição com paquímetro das medidas dos lados das placas de azulejos recebidos. De acordo com a ficha de controle, de cada lote recebido devem ser retiradas aleatoriamente 10% das caixas e, de cada caixa, dois azulejos. Comparadas as medidas dos lados com as medidas especificadas de fabricação, são aceitos lotes que apresentem, no máximo, 5% das peças com variação igual ou superior a 1% em quaisquer dos lados e/ou, no máximo, 30% das peças com variação igual ou superior a 0,5% e inferior a 1% em quaisquer dos lados. Em uma entrega de 1000 caixas de azulejos de 20cm x 20cm, após a retirada das amostras foi constatada a seguinte situação: 6 peças apresentaram variação superior a 2mm em uma das medidas e 50 peças, variação superior a 1mm e inferior a 1,8mm em uma das medidas. De acordo com o estabelecido pelo controle de qualidade, esse lote deve ser:
