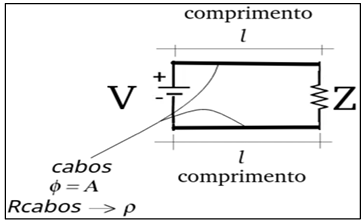

Considere um circuito de corrente contínua (CC) onde uma fonte de tensão “V” alimenta uma carga “Z” (resistiva) através de dois segmentos de cabo de comprimento “L” (para ida e para volta), com área de seção transversal “A” e resistividade “ρ”. A resistência “R” de cada segmento de cabo é igual a 1% da resistência da carga “Z”. A potência ativa total consumida pela carga é “P”.

Assinale a alternativa correta que descreve o que acontece com a resistência total dos cabos (R_cabos) e a perda de potência nos cabos (P_perda), se a área da seção transversal (A) de ambos os cabos for dobrada (aumentando a bitola) e a fonte “V” e a carga “Z” permanecerem inalteradas.

Uma das aplicações práticas mais difundidas para o processamento de energia CC-CC são os conversores de potência. Estes circuitos utilizam componentes como chaves de potência (transistores), indutores, diodos e capacitores para que se possa controlar o fluxo de potência em tensão/corrente contínua, exigidos por aplicações de instrumentação e fontes chaveadas.

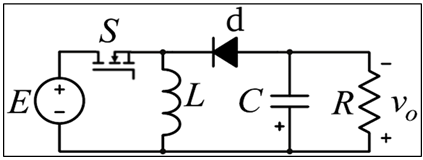

Considere o circuito eletrônico de potência composto por uma chave de potência S, um diodo d, um indutor L, um capacitor C alimentando uma carga R, de acordo com o esquemático a seguir:

Sabendo que “v₀” é a tensão de saída, “E” a tensão de entrada (fonte) e que “D” representa o ciclo de trabalho de chaveamento aplicado à chave “S”, o ganho estático de tensão do conversor (v₀/|E) é corretamente indicado por

O controlador Proporcional-Integral-Derivativo (PID) trata-se de um circuito amplamente utilizado em sistemas de instrumentação e controle. Sua implementação analógica pode ser facilmente obtida agregando de forma individualizada as ações P, I e D, através de um circuito baseado em amplificador operacional.

Dentre os diagramas de circuito baseados em amplificadores operacionais apresentados a seguir, assinale a alternativa que representa a implementação analógica correta de um circuito PID completo:

Para instalações elétricas de média tensão, a norma NBR 14039 estabelece as premissas mínimas para garantir a forma segura do projeto, da execução e da continuidade de um serviço. Em consonância com a NBR 14039, assinale a alternativa correta.

A resistência de um condutor elétrico é influenciada diretamente pelo seu material e suas dimensões. A respeito das propriedades de cabos de energia utilizados em instalações de baixa e média tensão, assinale a alternativa correta.

Em um sistema trifásico equilibrado com sequência de fases negativa, a tensão instantânea de fase A em relação ao neutro é dada por:

Assinale a alternativa correta que representa a expressão da tensão instantânea de linha vCA(t) (entre a fase C e a fase A) para este sistema.

A ABNT NBR 5419 (Proteção Contra Descargas Atmosféricas) estabelece a terminologia e os requisitos para os Sistemas de Proteção Contra Descargas Atmosféricas (SPDA). Sobre os sistemas que compõem um SPDA, assinale a alternativa correta.

A respeito dos sistemas de proteção contra descargas atmosféricas, a norma brasileira ABNT NBR 5419-3 define os requisitos para a inspeção e manutenção de um Sistema de Proteção Contra Descargas Atmosféricas (SPDA). Sobre a periodicidade e o tipo de inspeção exigidos, é correto afirmar que

A administração pública direta e indireta de qualquer dos Poderes da União, dos Estados, do Distrito Federal e dos Municípios obedecerá aos princípios de legalidade, impessoalidade, moralidade, publicidade e eficiência, nos ternos da Constituição Federal de 1988. Sobre o tema, assinale a alternativa que não apresenta outro dispositivo constitucional a ser obedecido pela Administração Pública.

Durante a atuação do técnico em edificações em um canteiro de obras, é fundamental garantir a segurança da equipe e o cumprimento das normas trabalhistas. Nesse contexto, analise as afirmativas:

I. o uso de EPI é opcional, dependendo da atividade executada;

II. as NRs orientam as condições de segurança e saúde no ambiente de trabalho;

III. a sinalização de segurança é fundamental para evitar acidentes.

Com base na análise acima, assinale a alternativa correta.
