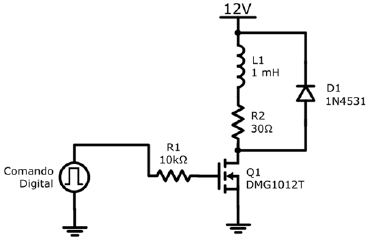

O circuito eletrônico da figura a seguir tem o propósito de acionar um relé eletromecânico, cujo circuito elétrico de sua bobina é representado pelos componentes L1 e R2. O diodo D1 tem o propósito de servir como caminho para a dissipação da corrente elétrica quando a bobina for desenergizada e é conhecido como diodo de roda livre, devendo ser um diodo rápido. O comando digital é um sinal que ora assume 0 V, ora assume 5 V. De acordo com o manual do transistor Q1, o canal N é formado quando a tensão entre a porta e a fonte é maior que 1 V e, quando a tensão entre a porta e a fonte é de 4,5 V, a resistência entre dreno e fonte é menor que 0,4 Ω, mas nunca será nula.

Considerando o circuito eletrônico mostrado acima, julgue o item.

Espera-se que o relé seja acionado apenas quando o comando digital estiver em 5 V e, nesse caso, a corrente passando por sua bobina será menor que 400 mA.
