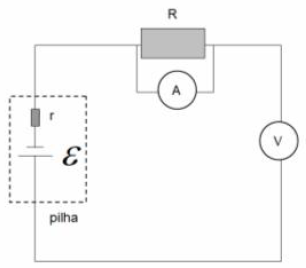

Um aluno montou um circuito elétrico no laboratório didático de eletricidade e magnetismo do ITA. Este circuito foi constituído de uma pilha, um resistor ôhmico, R, e dois aparelhos de medição, um para a corrente elétrica no circuito e outro para a diferença de potencial no resistor. Esses aparelhos são o amperímetro e o voltímetro, simbolizados pelas letras A e V inseridas no circulo. Das figuras abaixo, qual é a que representa corretamente a configuração do circuito elétrico no que se refere ao posicionamento de cada elemento do circuito:
