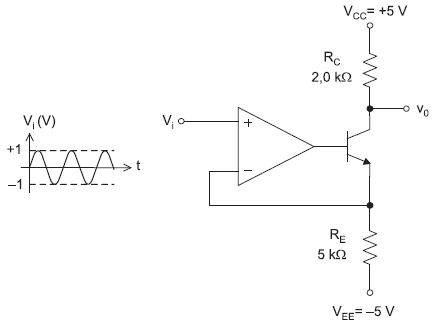

No circuito da figura abaixo, o amplificador operacional é ideal, e o transistor apresenta um parâmetro β elevado o suficiente para que a corrente de base seja considerada desprezível em comparação com a corrente de coletor.
A partir do gráfico apresentado na figura com a forma de onda da tensão aplicada à entrada Vi do circuito, qual seria o gráfico da forma de onda da tensão na saída v0?
