Considere as informações a seguir para responder à questão.
![Enunciado 324705-1](/images/concursos/0/a/1/0a1d8f0a-4488-20d0-72a4-1478ef6b527b.png)

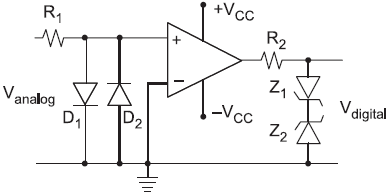

O circuito eletrônico mostrado na figura é composto de 2 diodos do tipo junção, 2 diodos do tipo zener, 2 resistores e um amplificador operacional, todos considerados componentes ideais. A tensão de entrada [Vanalog] é um sinal analógico de tensão alternada com pequenas amplitudes. O sinal de saída [Vdigital ] corresponde a uma tensão pulsada. Os diodos do tipo zener têm tensões nominais iguais e de valor absoluto menor que VCC.
Considere VZ a tensão nominal de operação dos diodos do tipo zener, e VD a tensão de condução dos diodos do tipo junção.
Os valores aproximados das tensões na saída (Vdigital) aparecem com amplitudes alternando-se entre
