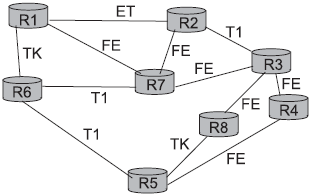

Seja o diagrama de rede abaixo, que contém várias redes, com arquiteturas diferentes, conectadas por roteadores, onde:
- ET: Conexão Ethernet (10 Mbps)
- T1: Conexão serial T1 (1,544Mbps)
- TK: Conexão Token Ring (16 Mbps)
- FE: Conexão Fast Ethernet (100 Mbps)
- A rota de R6-R5 é a mais congestionada
- A métrica de custo é a velocidade do link (quanto mais rápido, menor o custo).
Necessita-se diagnosticar quais serão os caminhos preferidos para chegar do roteador R7 para o roteador R5, quando se utilizam os protocolos de roteamento RIP e OSPF, de acordo com as premissas dadas acima.
Nesse contexto, após o diagnóstico, o caminho preferido para cada protocolo é:
| RIP | OSPF |
