A resistência cutânea pode ser utilizada para extrair dados importantes para a medicina, sendo central em tratamentos que dependem de estímulos elétricos.

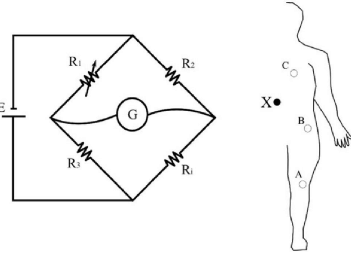

Para verificar a resistência ôhmica entre diferentes pontos da pele humana, foi empregado um circuito do tipo ponte de Wheatstone, como o representado a seguir. Nesse experimento, um eletrodo foi conectado ao ponto X e a outro terminal em um dos pontos A, Be C, representados no circuito elétrico como a resistência R,. Uma diferença de potencial de 20 V foi aplicada, e o reostato correspondente à resistência R; foi operado até se atingir o equilíbrio. O valor da resistência R4 foi, então, obtido para, a partir dele, calcular-se a resistência entre trechos da pele.

Enunciado 2953745-1

Com relação ao experimento apresentado, considerando que os valores de R> e Rs sejam, respectivamente, !$ 20 \Omega !$ e !$ 30 \Omega !$ e que as leituras de R1 sejam de !$ 6 \Omega, 10 \Omega !$ e !$ 5 \Omega !$ para as resistências de equilibrio entre X e A, X e B e X e C, respectivamente, assinale a opção correta.
