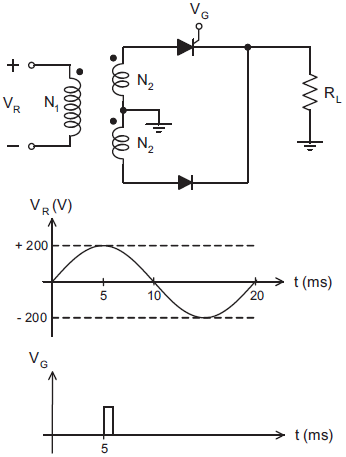

Na figura abaixo, é apresentado um retificador controlado a tiristor (SCR), alimentando uma carga resistiva RL = 20 Ω. Na mesma figura, são apresentadas as formas de onda da tensão senoidal VR no primário do transformador e do sinal VG aplicado ao gate do tiristor.
![Enunciado 293528-1](/images/concursos/9/d/a/9da63057-0d85-caa3-ce3a-7c7163c5ca11.png)
Sabendo-se que a razão de transformação do transformador é !$ \dfrac {N_1} {N_2}=5 !$ , a potência média, em watts, dissipada na carga RL será de
