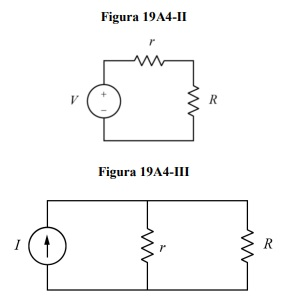

Um técnico em eletrônica está analisando um circuito elétrico que está conectado a uma carga resistiva R, conforme ilustrado na figura 19A4-I. Durante a análise, o técnico encontrou o circuito equivalente de Thévenin e o circuito equivalente de Norton do circuito em análise, respectivamente apresentados pelas figuras 19A4-II e 19A4-III.

A partir dessas informações, julgue o seguinte item.

A fonte de corrente do circuito da figura 19A4-III é de 3 mA.



        Um técnico em eletrônica está analisando um circuito elétrico que está conectado a uma carga resistiva R, conforme ilustrado na figura 19A4-I. Durante a análise, o técnico encontrou o circuito equivalente de Thévenin e o circuito equivalente de Norton do circuito em análise, respectivamente apresentados pelas figuras 19A4-II e 19A4-III.

A partir dessas informações, julgue o seguinte item.

A resistência equivalente r do circuito da figura 19A4-II é de 3 kΩ.



        Um técnico em eletrônica está analisando um circuito elétrico que está conectado a uma carga resistiva R, conforme ilustrado na figura 19A4-I. Durante a análise, o técnico encontrou o circuito equivalente de Thévenin e o circuito equivalente de Norton do circuito em análise, respectivamente apresentados pelas figuras 19A4-II e 19A4-III.

A partir dessas informações, julgue o seguinte item.

A fonte de tensão do circuito da figura 19A4-II é de 4,5 V.



        Um técnico em eletrônica está analisando um circuito elétrico que está conectado a uma carga resistiva R, conforme ilustrado na figura 19A4-I. Durante a análise, o técnico encontrou o circuito equivalente de Thévenin e o circuito equivalente de Norton do circuito em análise, respectivamente apresentados pelas figuras 19A4-II e 19A4-III.

A partir dessas informações, julgue o seguinte item.

No circuito da figura 19A4-I, para que a transferência de potência para a carga R seja a maior possível, a resistência da carga deve ser de 3 kΩ.

A respeito do circuito elétrico precedente, julgue o item a seguir.

A corrente no resistor de 3 kΩ é 1,5 mA.

A respeito do circuito elétrico precedente, julgue o item a seguir.

O valor absoluto da corrente no resistor de 4 kΩ é 2 mA.

A respeito do circuito elétrico precedente, julgue o item a seguir.

O valor absoluto da tensão no resistor de 4 kΩ é 8 V.

Julgue o item a seguir, relativo ao circuito digital precedente, com entrada A e saída F, em que as transições de estado do flip-flop JK ocorrem a cada borda de subida do sinal de relógio.

Quando A = 1 e o estado atual do flip-flop é 1, o próximo estado do flip-flop será 1.

Julgue o item a seguir, relativo ao circuito digital precedente, com entrada A e saída F, em que as transições de estado do flip-flop JK ocorrem a cada borda de subida do sinal de relógio.

Quando A = 0, o próximo estado do flip-flop será 0.

Julgue o item a seguir, relativo ao circuito digital precedente, com entrada A e saída F, em que as transições de estado do flip-flop JK ocorrem a cada borda de subida do sinal de relógio.

Quando A = 1 e o estado atual do flip-flop é 0, o próximo estado do flip-flop será 0.
