Uma impedância de 10 + 10j [Ω] é submetida a uma tensão de 220∠ + 45° [V] . Então, a corrente vale

Um fio de cobre com seção transversal de 2,5 mm², resistividade de 0,017 Ω.mm²/m e 50 m de comprimento tem uma resistência de

Um motor trifásico de seis terminais de acesso tem os seus enrolamentos conectados aos terminais externos do seguinte modo: (1 − 4); (2 − 5); (3 − 6). A figura abaixo apresenta os dois modos de conexão externa.

As conexões I e II e a tensão de linha da conexão II, para que ela opere com a mesma tensão de fase da conexão I, são:

Um circuito de comando é constituído de duas chaves sem retenção, sendo S1 do tipo NA, S2 do tipo NF e um relé K com um contato do tipo NA. As chaves e o contato do relé comandam a bobina do relé segundo a função lógica K = (S1 + K) . . A tabela-verdade que representa o comportamento desse circuito de comando é:

Um transformador trifásico ideal tem o primário na configuração estrela e o secundário na configuração triângulo. A relação de espiras primário/secundário é igual a N₁/N₂ = 10 e a tensão de fase do primário é de 1270 V / 60 Hz. Neste caso, a tensão de linha do primário e do secundário valem, em V, respectivamente,

Os condutores de proteção são necessários em todas a instalações elétricas de baixa tensão,

Um circuito RC série tem uma constante de tempo dada por

Um ambiente possui duas tomadas, conforme descritas abaixo:

I. três pólos − monofásica − 127 V

II. três pólos − bifásica − 220 V

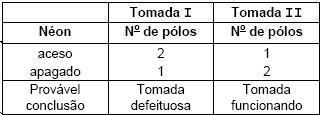

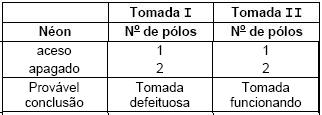

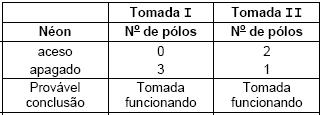

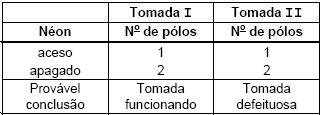

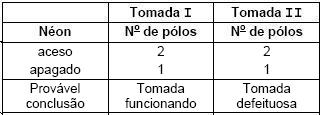

Usando uma chave-teste neón (detetor de fase), as duas tomadas foram analisadas. Apresenta coerência entre o comportamento da chave-teste e a provável conclusão sobre o estado das tomadas:

Em um motor trifásico de rotor bobinado, os anéis e as escovas servem para
