A figura a seguir representa um circuito retificador elementar composto por um diodo, um resistor e um capacitor. O gráfico da tensão nos terminais 3 e 4 em função do tempo, quando o circuito é alimentado nos terminais 1 e 2 por um sinal senoidal de tensão máxima de 10V, é

Considere o circuito a seguir, composto de um capacitor C, um indutor L e um resistor R. A frequência da força eletromotriz, !$ \varepsilon_0cos\omega t !$, é planejada para ser !$ \omega \,= { \large R \over L} !$ e também !$ L \,= { \large R \over \omega} !$ e !$ C\,= { \large 1 \over 2R\omega} !$. A impedância complexa total do circuito Z, dada somente em função de R, e a corrente complexa total !$ \tilde{I_t} !$ através do capacitor são dadas, respectivamente, por

Três fios paralelos conduzindo correntes iguais i estão dispostos em um quadrado de lado d, como na figura a seguir. Os fios A e B têm o sentido da corrente entrando no plano do papel e o fio do meio tem a corrente saindo do plano do papel. Com relação à força magnética que os fios exercem entre si é correto afirmar que

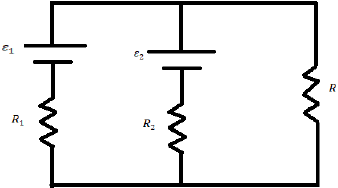

Duas baterias com voltagens, em circuito aberto, !$ \varepsilon_1=12V\,e\,\varepsilon_2=4V !$ e com resistências internas !$ R_1=4\Omega !$ e !$ R_2=2\Omega !$, respectivamente, são conectadas em paralelo uma com a outra e com um resistor de resistência !$ R=2\Omega !$, como mostra o esquema do circuito a seguir. A corrente que passa pelo resistor R tem intensidade de

O Rio Amazonas tem uma grande vazão. Estima-se que no estreito de Óbidos ela chega a 216.342 !$ m^3/s !$. Suponha um modelo simplificado do rio Amazonas de seção transversal como um retângulo que, antes do estreito de Óbidos, tenha uma largura de 24km e profundidade média de 12m com velocidade de escoamento de 2,5 km/h. No estreito de Óbidos, esta velocidade aumenta para 8km/h. Considerando que o estreito de Óbidos é de aproximadamente 2km de largura, temos que a profundidade média do Rio Amazonas em metros, no estreito de Óbidos, para manter a vazão do Rio, é de aproximadamente

Um corpo de densidade ρc está suspenso no ar por um dinamômetro que indica que o corpo tem um peso P. Quando o mesmo corpo é suspenso com metade do seu volume submerso em água (densidade !$ \rho_a !$), a medida do dinamômetro é

Obs: !$ g !$ é a aceleração da gravidade.

Numa cena de perseguição de lanchas em alta velocidade, em um dos filmes da série 007, o agente secreto resolve passar entre dois grandes barcos que estão parados e, em seguida, a lancha em perseguição não consegue passar, pois os barcos se aproximam e a lancha acaba colidindo. O motivo da aproximação dos barcos, causada pela passagem da primeira lancha, está relacionado à/ao

Um pesquisador do laboratório de espectroscopia Raman da UFPA, antes de seu experimento, deve ajustar o foco da luz monocromática do laser. Para isso utiliza uma fina lâmina transparente de mica onde mira o laser e observa na tela a formação de anéis claros e escuros que devem estar concêntricos para indicar que o foco do laser está bem alinhado. O fenômeno que gera esta série de anéis claros e escuros (conhecidos com anéis de Newton) é denominado

Um estudante “curioso” chega ao seu professor de Física com a seguinte solução para determinar a profundidade h de uma piscina usando uma caneta a laser. Joga um pequeno objeto refletor no fundo e mira o laser na água, variando o ângulo de incidência !$ \theta_i !$ até que o laser atinja o objeto refletor. Determina também a distância horizontal (d) de onde se encontra o objeto até o ponto em que o laser incide na água. Considerando que o índice de refração da água é n, o aluno apresentou corretamente a seguinte equação para o cálculo de h:

Em Inhotim (considerado o maior centro de arte ao ar livre da América Latina, localizado em Brumadinho-MG) existe lagos repletos de bolas espelhadas que flutuam na água, dando ao visitante uma visão multicolorida. Para qualquer bola que o visitante mirar em qualquer posição, sua imagem na bola será
