Analise as proposições seguintes relativas a esquemas de aterramento:

I. Nos esquemas TN e TT, um ponto da alimentação, usualmente o neutro, é diretamente aterrado.

II. No esquema IT, as partes vivas da alimentação são isoladas ou aterrada através de impedância.

III. Nos esquemas TT e IT, as massas são diretamente aterradas. IV. No esquema TN, as massas são ligadas diretamente ao ponto de alimentação aterrado.

Está correto o que se afirma em

De acordo com a NBR 5410, a taxa máxima de ocupação em relação à área da seção transversal do eletroduto não deve ser superior a

Em instalações elétricas, sobre a seção do condutor neutro tem-se que:

I. O condutor neutro deve possuir a mesma seção que o(s) condutor(es) fase em circuitos trifásicos quando a seção dos condutores fase for inferior ou igual a 25mm2.

II. O condutor neutro pode ter seção inferior à do(s) condutor(es) fase em circuitos trifásicos quando a presença de harmônicos for constatada, no máximo, em duas fases.

III. O condutor neutro deve possuir a mesma seção que o(s) condutor(es) fase em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que seja a seção.

É correto o que se afirma APENAS em

Considere a instalação de um chuveiro de 5 400 W/220 V. Sendo o fator de correção de temperatura FCT = 1 e o fator de agrupamento FCA = 0,7, a corrente de projeto vale, aproximadamente,

Considere as seguintes proposições a respeito das subestações elétricas.

I. Embora construído pelo consumidor e dentro de sua propriedade, o cubículo de medição é de uso exclusivo da concessionária, sendo seu acesso devidamente lacrado.

II. A instalação de um transformador de 1 000 kVA refrigerado com óleo mineral necessita da construção de dreno e tanque coletor de óleo, mas o sistema coletor de óleo pode ser dispensado para um transformador de 500 kVA de mesmas características construtivas.

III. A utilização de transformadores com flanges laterais é indicada para subestações em alvenaria.

Está correto o que se afirma APENAS em

Um transformador trifásico de potência de 1 000 kVA, com tensões nominais 13 200/ 220 V e com o primário ligado em triângulo e o secundário ligado em estrela, possui impedância de 5%. Desprezando-se a impedância da rede de média tensão, o valor eficaz da corrente permanente no primário, após o transitório inicial, quando ocorrer um curto-circuito trifásico franco no secundário, aproximadamente, em A, vale

As chaves seccionadoras de média tensão

Um medidor trifásico de energia elétrica de três elementos é ligado por meio de três transformadores de corrente 100/5 A, um em cada fase, e três transformadores de potencial 7 920/120 V, ligados com o primário e secundário em estrela, cada um entre uma fase e o neutro. Quando o consumo indicado no medidor for 10 Wh, o consumo da instalação, em kWh, é aproximadamente

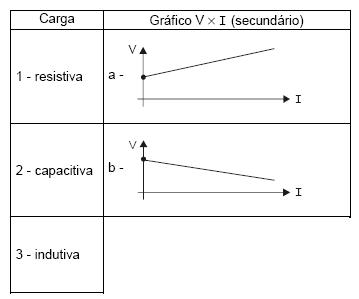

O ensaio com um transformador isolador de 120 V/120 V foi realizado com cargas resistiva, capacitiva e indutiva com o objetivo de determinar a regulação de tensão (R%).

As colunas estão corretamente relacionadas na alternativa

Analise as proposições referentes a classe de proteção de transformadores:

I. A classe de proteção refere-se ao ambiente em que o transformador pode operar e a quais proteções contra influências ambientais externas ele necessita ter.

II. O primeiro algarismo do índice IP refere-se à proteção contra penetração de objetos sólidos estranhos de diversos tamanhos, inclusive poeira.

III. O segundo algarismo do índice IP refere-se à proteção contra sobrecorrente, inclusive de curtocircuito.

Está correto o que se afirma em
