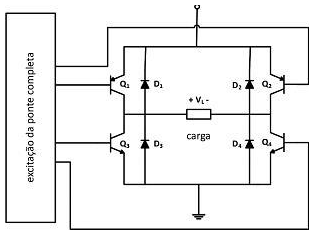

A figura acima mostra um circuito que contém uma ponte completa para implementação de conversor CC-CC, em que a carga deve ser assumida como um motor de corrente contínua. A excitação dos transistores se dá segundo um procedimento de modulação por largura de pulso (PWM). A respeito desse conversor, julgue os itens subsequentes.

Como em certos instantes algumas bases dos transistores da ponte devem ser excitadas enquanto outras bases devem permanecer sem excitação, de forma sincronizada, a operação lógica inversora é fundamental na implementação do circuito de excitação da ponte completa, caso seja implementado de forma discreta.

A figura acima mostra um circuito que contém uma ponte completa para implementação de conversor CC-CC, em que a carga deve ser assumida como um motor de corrente contínua. A excitação dos transistores se dá segundo um procedimento de modulação por largura de pulso (PWM). A respeito desse conversor, julgue os itens subsequentes.

Para que o circuito apresentado opere como um conversor CC-CC com alta frequência para a modulação PWM, é necessário que a carga, no caso o motor, tenha um comportamento de filtro passa-altas na relação entre velocidade de rotação e tensão de excitação de armadura.

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos.

O arranjo do tipo disjuntor-e-meio é o mais indicado para ser utilizado na subestação de prédio comercial, por apresentar confiabilidade e baixo custo de equipamentos e instalação.

Uma indústria é alimentada eletricamente por um transformador de 500 kVA. No entanto, com a expansão de suas atividades, constatou-se um aumento do consumo de energia dessa indústria, e com isso, um transformador adicional de 225 kVA foi instalado em paralelo com o transformador já existente. Com base nessa situação, julgue os itens que se seguem, considerando que ambos os transformadores possuem resistência série de 1% e reatância série de 5% na base do sistema “por unidade” de cada um desses transformadores.

Ambos os transformadores possuem o mesmo valor de resistência série, quando comparados os valores em ohms.

Julgue os próximos itens, relativos aos para-raios.

Os para-raios do tipo óxido de zinco podem ser utilizados como substitutos dos para-raios do tipo Franklin.

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos.

No caso de o transformador ser removido para eventual manutenção, chaves secionadoras de abertura sem carga, tanto no primário quanto no secundário do transformador, deverão ser instaladas. No entanto, se essas chaves forem dotadas de um relé de impedância, não será necessário instalar um disjuntor na subestação, pois as chaves mais relé executarão a mesma função do disjuntor.

Um prédio comercial com dez andares, construído há mais de trinta anos, acomodará um inquilino que reformará as instalações elétricas em seu andar, visando adequá-las às suas necessidades. A partir dessa situação, julgue os itens a seguir.

Se a corrente de projeto calculada para dimensionamento da proteção resultar em valor intermediário entre dois valores nominais de disjuntores, deve-se selecionar o disjuntor que esteja mais próximo do valor da corrente de projeto.

O projeto de um novo prédio comercial prevê que uma grande quantidade de carga elétrica será consumida, e que será necessária a instalação de uma subestação própria. Com relação a essa situação, julgue os itens subsecutivos.

A equipe de eletricistas responsável pela montagem e manutenção da subestação necessitará de treinamento de segurança específico em sistemas elétricos de potência, conforme consta da norma regulamentadora NR10.

Um prédio comercial com dez andares, construído há mais de trinta anos, acomodará um inquilino que reformará as instalações elétricas em seu andar, visando adequá-las às suas necessidades. A partir dessa situação, julgue os itens a seguir.

Os eletricistas podem interromper suas tarefas e exercer o direito de recusa se forem constatadas evidências de riscos graves e iminentes para sua segurança.

Um motor de indução trifásico, utilizado no ventilador do sistema central de ar condicionado de um prédio comercial, está danificado e deverá ser substituído. Com referência a essa situação, julgue os itens a seguir.

Se o motor for substituído por um síncrono trifásico, deve-se adaptar a instalação elétrica para que o enrolamento de armadura seja alimentado com tensão a 60 Hz, e o enrolamento de campo seja alimentado com tensão a 50 Hz.
