Foram encontradas 70 questões.
Com base na NR 10 - Segurança em Instalações e Serviços em
Eletricidade, analise as afirmativas a seguir:
I. Todas as empresas devem possuir prontuários com a descrição dos procedimentos para emergências. II. As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos. III. Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas.
Está correto somente o que se afirma em:
I. Todas as empresas devem possuir prontuários com a descrição dos procedimentos para emergências. II. As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos. III. Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas.
Está correto somente o que se afirma em:
Provas
Questão presente nas seguintes provas
A vista superior e frontal de um sistema de proteção contra
descargas atmosféricas – SPDA do tipo eletrogeométrico (esferas
rolantes) é apresentado nas figuras abaixo.
A quantidade de captores é a mínima necessária para prover a proteção em toda a área apresentada; suas alturas são iguais a 30 m e a distância d é de 10.√2 m.
A altura h entre os dois captores centrais, da vista frontal, em metros, é:
A quantidade de captores é a mínima necessária para prover a proteção em toda a área apresentada; suas alturas são iguais a 30 m e a distância d é de 10.√2 m.
A altura h entre os dois captores centrais, da vista frontal, em metros, é:
Provas
Questão presente nas seguintes provas
A figura abaixo apresenta o extrato de um projeto elétrico de
baixa tensão com tensão de fase de 220 V e as tabelas de
capacidade de condução de corrente e de correção de
agrupamento.
Sabe-se que o circuito 3 atende uma carga de 4.400 W com fator de potencia 0,8 indutivo. Considerando o critério de corrente, a bitola desse circuito, em mm 2 , é:
Sabe-se que o circuito 3 atende uma carga de 4.400 W com fator de potencia 0,8 indutivo. Considerando o critério de corrente, a bitola desse circuito, em mm 2 , é:
Provas
Questão presente nas seguintes provas

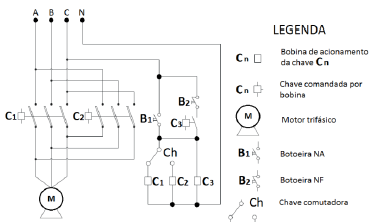

A figura abaixo apresenta o esquema simplificado de um circuito
de comando de motor.
Sobre esse circuito, considere as afirmativas a seguir:
I. O circuito apresentado é um inversor de rotação de motor. II. A chave C3 é seladora da alimentação do motor. III. A chave B1 tem a função de parar o motor.
Está correto somente o que se afirma em:
Sobre esse circuito, considere as afirmativas a seguir:
I. O circuito apresentado é um inversor de rotação de motor. II. A chave C3 é seladora da alimentação do motor. III. A chave B1 tem a função de parar o motor.
Está correto somente o que se afirma em:
Provas
Questão presente nas seguintes provas
A figura abaixo apresenta um diagrama unifilar de um sistema elétrico.
No ponto P ocorre um curto-circuito entre duas fases com uma tensão de pré-falta de 0,8 p.u..Considerando como bases a potência e a tensão do gerador no setor em que se encontra, a corrente de curto circuito, em p.u., é:
Provas
Questão presente nas seguintes provas
A figura abaixo apresenta um conjunto de curvas que relaciona a
velocidade e o torque de diversos tipos de motores de corrente
contínua.
Analisando as curvas comparativamente, a excitação dos motores apresentados em A, B, C e D são, respectivamente:
Analisando as curvas comparativamente, a excitação dos motores apresentados em A, B, C e D são, respectivamente:
Provas
Questão presente nas seguintes provas
A figura abaixo apresenta o diagrama de um sistema de
conversão de energia com realimentação positiva.
Esse sistema é alimentado em sua entrada por uma fonte externa com energia igual a E somente no primeiro ciclo. A partir do segundo ciclo, o seu funcionamento se dá somente em razão de sua realimentação. Considerando que a realimentação é igual a 50 % da energia de saída e que o rendimento do sistema é de 50 % no final do quinto ciclo, a energia em sua saída é:
Esse sistema é alimentado em sua entrada por uma fonte externa com energia igual a E somente no primeiro ciclo. A partir do segundo ciclo, o seu funcionamento se dá somente em razão de sua realimentação. Considerando que a realimentação é igual a 50 % da energia de saída e que o rendimento do sistema é de 50 % no final do quinto ciclo, a energia em sua saída é:
Provas
Questão presente nas seguintes provas
- Conceitos BásicosMateriais Elétricos
- Eletromagnetismo
- Proteção de Sistemas ElétricosProteção em Média Tensão
- Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica
A figura abaixo apresenta as curvas tempo x corrente de uma família de fusíveis.
Nessa família de curvas, o fusível:Provas
Questão presente nas seguintes provas
A figura abaixo apresenta um circuito de disparo utilizando um
SCR com corrente e tensão de gatilho de 200 µA e 1,0 V
O valor do resistor R, em ohms, para que o disparo do SCR se dê em 30º é:
O valor do resistor R, em ohms, para que o disparo do SCR se dê em 30º é:
Provas
Questão presente nas seguintes provas
A figura abaixo apresenta um circuito composto por um resistor
R de 10 Ω, um capacitor C de 10 µF e um indutor L ligados em
paralelo.
O valor do indutor, em henrys, que corresponde a um circuito superamortecido é:
O valor do indutor, em henrys, que corresponde a um circuito superamortecido é:
Provas
Questão presente nas seguintes provas
