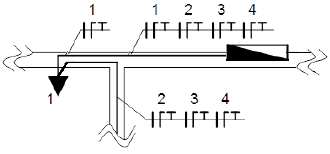

A figura abaixo apresenta o extrato de um projeto elétrico de

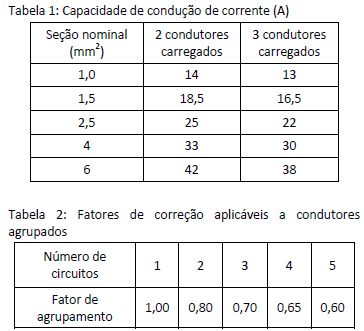

baixa tensão com tensão de fase de 220 V e as tabelas de
capacidade de condução de corrente e de correção de
agrupamento.
Sabe-se que o circuito 3 atende uma carga de 4.400 W com fator de potencia 0,8 indutivo. Considerando o critério de corrente, a bitola desse circuito, em mm 2 , é:
