Uma parede é composta de 3 camadas constituídas de 3 materiais A, B e C, conforme a figura abaixo.


As condutividades térmicas dos materiais são constantes e conhecidas, assim como as espessuras. A altura H da parede é muito maior dos que as espessuras . As faces externas, à esquerda e à direita, encontram-se na temperatura , respectivamente.
O valor do fluxo de calor (w/m² ) é então calculado pela expressão:

A figura abaixo mostra um sistema de armazenamento de água.


Considere a pressão atmosférica igual a 10⁵ Pa e a aceleração da gravidade, 10 m/s ² . A massa específica da água é avaliada em 1000 kg/m³ .
Se o nível da água (h) for igual a 10 m, a pressão no fundo da represa é igual a:

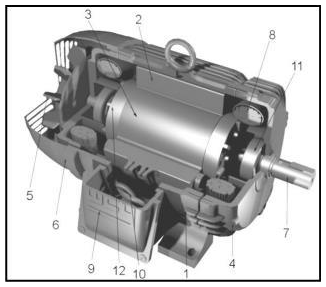

Observe o equipamento apresentado na figura abaixo e analise as afirmativas a seguir.


I - A figura mostra um motor elétrico de indução.
II - Os componentes de número (3), (7) e (12) fazem parte do rotor.
III - O estator é composto basicamente pela carcaça (1), núcleo de chapas (2) e enrolamento trifásico (8).
IV - As tampas (4), o ventilador (5) e a placa de bornes (10) compõem o sistema de arrefecimento.

Está correto somente o que se afirma em:

A tampa de um vaso de pressão é aparafusada por parafusos M10 x 1 x 60. A pressão interna no vaso provoca uma carga de 0.9 kN por parafuso. Supondo que a rigidez da junta seja 8 vezes maior do que a do parafuso , a carga inicial mínima de aperto, em [N], para garantir que a junta seja comprimida de 1000 N, e a carga total de tração no parafuso valem, respectivamente:

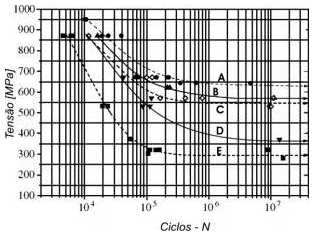

Observe o gráfico abaixo e analise as afirmativas a seguir.


O gráfico representa o resultado de um ensaio de fadiga em aços (afirmativa 1)

PORQUE
após certo número de ciclos, normalmente entre 106 e 107 , a tensão que causa a ruptura por fadiga desses materiais tende a um valor constante (afirmativa 2).

Sendo assim, pode-se concluir que:

A figura abaixo mostra o esquema de uma transmissão por engrenagens cilíndricas.


De acordo com a figura, que mostra as engrenagens 1, 2, 3 e 4 montadas em eixos separados por uma distância c, e sabendo-se que m = módulo e z = número de dentes das engrenagens, pode- se afirmar que:

Observe as afirmativas sobre o sistema de medição mostrado na figura abaixo.



(I) - A figura mostra o esquema de um medidor de pressão relativa denominado "tubo de Bourdon".
(II) - A figura mostra um elemento sensor para a medição mecânica de vazão, através da diferença de pressão.
(III) - A presença do elemento ➀ altera a precisão de medida do instrumento.
(IV) - Os números ➀ , ➁ e ➂ indicam, respectivamente: o transdutor, o tratamento do sinal e o indicador.

É verdadeiro somente o que se afirma em:

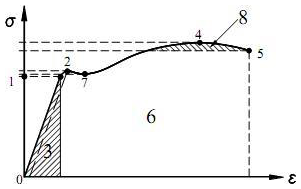

A figura abaixo representa o gráfico tensão x deformação obtido no ensaio uniaxial de tensões.



Analise as afirmativas a seguir:
I - O ponto 5 corresponde à tensão máxima.
II - A região 3 corresponde à energia de deformação elástica.
III - O ponto 2 corresponde ao limite de escoamento.
IV - O ponto 7 corresponde ao limite de proporcionalidade.
V - O gráfico descreve o comportamento de um material dúctil.

Está correto o que se afirma em:

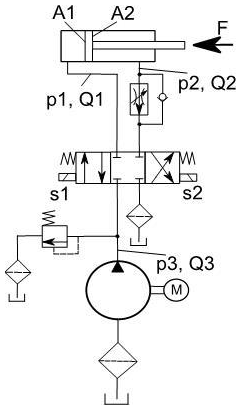

A figura mostra um circuito hidráulico empregado para movimentar um cilindro hidráulico que deve realizar uma força F, enquanto a haste está sendo distendida.



Sobre o funcionamento desse circuito, considere as afirmativas a seguir:
I - A velocidade da haste do cilindro pode ser controlada, apesar de a bomba fornecer uma vazão Q3 constante, pois a válvula reguladora de vazão ajustável regula a vazão induzida Q2 da saída do fluido da câmara do lado da haste do cilindro.
II - A força máxima que o cilindro pode realizar é limitada, pois quando a pressão p3 atinge o valor regulado na válvula limitadora de pressão, parte do fluido é levado ao tanque, impedindo o aumento da força.
III - Quando os solenoides s1 e s2 não estão acionados, o êmbolo da válvula direcional se posiciona na posição central. Já que na construção indicada na figura o êmbolo fecha as vias da válvula, o fluido da bomba é direcionado ao tanque através da válvula limitadora de pressão, pois como o fluido que sai da bomba é obstruído na válvula direcional, a pressão p3 atinge o valor que abre a válvula limitadora.
Está correto o que se afirma em:

O cilindro circular de raio R e massa m foi enrolado em um fio inextensível com massa desprezível e pendurado em uma extremidade fixa. A aceleração da gravidade é g.



Ao deixar o cilindro descer a partir do repouso, desenrolando o fio, a tensão T que existe no fio pendurado é:
(Obs: o momento de inércia do cilindro em relação ao seu centro é mR²/2).
