Segundo a norma vigente NBR-5419, em um sistema de proteção contra descargas atmosféricas, qual deve ser a seção transversal mínima dos condutores de descida executados em cobre encordoado?

Uma sala de reuniões com largura de 15 metros e comprimento de 25 metros deve ser iluminada com o emprego de luminárias LED, de forma a se obter um nível mínimo de iluminamento de 450 lux. Cada luminária apresenta fluxo luminoso individual de 2.600 lumens, e, nas condições em que serão instaladas, o conjunto de luminárias apresenta um rendimento luminotécnico de 85%.

Se as condições de manutenção do ambiente levam o conjunto de luminárias a um fator de depreciação de 80% no final do período de utilização, qual é o número mínimo de luminárias que atende ao nível de iluminamento desejado?

Um no-break do tipo dupla conversão tem potência nominal de 15 kVA e fator de potência unitário. O conjunto de baterias desse no-break tem tensão nominal de 240 V e capacidade de 150 Ah.

Sabendo que o no-break apresenta rendimento de conversão de 80% e que as baterias não devem ser descarregadas abaixo de 10% de sua capacidade total, é correto afirmar que a autonomia do sistema alimentando uma carga correspondente a 72% da capacidade nominal, com fator de potência unitário, é igual a

Um grupo motogerador a diesel de 500 kVA, 4 polos, apresenta consumo em função do carregamento, alimentando cargas de fator de potência unitário, conforme a tabela a seguir:


Carregamento	0%	25%	50%	75%	100%
Consumo	20 L/h	40 L/h	60 L/h	80 L/h	100 L/h

Considere que o tanque de combustível desse grupo motogerador tem capacidade total de 2.800 litros. Nessa condição, para que a autonomia do grupo motogerador seja de 40 horas, qual é a potência da carga com fator de potência unitário ligada ao gerador?

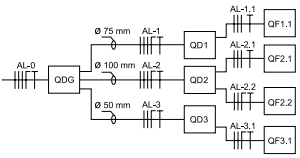

Considere o diagrama unifilar da instalação apresentando os quadros de distribuição. A tensão da instalação é 220/127 V.



É correto afirmar que

Medições em uma instalação elétrica alimentada em média tensão indicaram que, durante sua operação normal, a potência ativa é igual a 240 kW, e a potência reativa é igual a 180 kVAr indutiva. Deseja-se corrigir o fator de potência dessa instalação para 0,95.

Nessa nova condição, a quanto corresponde, percentualmente, o valor da corrente no alimentador de média tensão em relação à corrente na situação original?

Considere a curva de carga de uma instalação industrial, correspondente ao período de 60 minutos, contendo o registro do maior valor de demanda obtido no período de faturamento do mês. A tarifação de demanda da instalação considera intervalos de integração de 15 minutos, sincronizados com o início da hora, e desse modo a curva representa 4 intervalos de integração completos.



Com base nessas informações, qual é a demanda máxima da instalação?

Durante o comissionamento de uma cabine primária, o transformador instalado, com potência nominal de 750 kVA e tensão secundária nominal de 380/220 V, tinha seu enrolamento primário originalmente ajustado para o TAP de 13.800 V. Ao ser energizado, a tensão de linha medida em seu secundário foi de 314 V.

Nessas condições, qual é o ajuste de TAP do primário do transformador que resulta em uma tensão secundária com valores entre 375 e 385 V?

Um circuito alimenta uma carga monofásica de 2 kVA, com fator de potência igual a 0,7071. A esse mesmo circuito é conectada uma carga puramente resistiva de 2,5858 kW.

Para que o fator de potência da associação de cargas desse circuito seja igual a 0,80 indutivo, é necessário acrescentar uma carga reativa com as seguintes características:

Considere um sistema de geração composto por 20 unidades geradoras síncronas e conectado ao sistema elétrico interligado.

O controle de potência ativa e de potência reativa que cada unidade de geração entrega ao sistema é realizado, respectivamente, através dos ajustes do
