A Figura abaixo representa um campo magnético B perpendicular e saindo do plano da página e uma espira condutora circular totalmente imersa nesse campo.



Analise as seguintes afirmações acerca dos fenômenos eletromagnéticos possíveis.

I.Se o módulo de B for constante ao longo do tempo não haverá corrente induzida na espira.
II.Se o campo magnético for decrescente ao longo do tempo o sentido da corrente induzida será anti-horário.
III.A área da espira imersa no campo magnético não influencia no valor força eletromotriz induzida nela.

Qual(is) está(ão) correta(s) ?

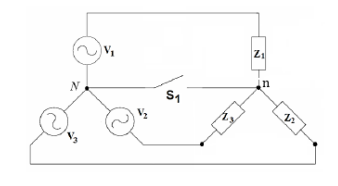

A figura abaixo representa uma fonte trifásica equilibrada, de sequência positiva, alimentando uma carga trifásica formada pelas impedâncias Z1, Z2 e Z3 conectadas em estrela.
A respeito desse circuito, assinale a alternativa correta.

Considere o circuito abaixo no qual a chave do circuito esteve durante longo período de tempo na posição A. Em t=0, a chave se move para B.





Assinale a alternativa que descreve corretamente v(t) para t >0.

Um engenheiro realizou testes de isolação de cabos elétricos com materiais X e Y. Chegou-se à conclusão que a probabilidade de haver falha de isolação em um cabo de material X é 25 %. Para o material Y essa probabilidade é de 40 %. A probabilidade de, em um lote de 4 cabos de material Y, pelo menos 1 cabo não apresentar falha é

A respeito do aterramento em instalações elétricas, assinale a alternativa correta.

Sobre o comportamento de indutores, capacitores e resistores em circuitos elétricos, Assinale a opção INCORRETA.

Acerca do funcionamento e da instalação dos dispositivos de proteção de uma instalação elétrica, é correto afirmar que:

Um transformador monofásico ideal, de dois enrolamentos, tem 180 espiras no seu lado primário e 540 espiras no seu lado secundário. O enrolamento primário está conectado a uma fonte senoidal de 200 V e o secundário alimenta uma resistência de 300 Ω. A corrente no primário é igual a

Analise as seguintes assertivas sobre eletromagnetismo.


I. De acordo com a lei de Faraday, um campo elétrico variável é capaz de induzir corrente elétrica em uma espira condutora.
II. Não é possível obter um imã permanente com apenas um polo magnético.

III. Quanto menor a permeabilidade magnética de um material maior será sua facilidade de concentrar linhas de campo magnético.
IV. As linhas de campo magnético são sempre fechadas e nunca se cruzam.


Quais estão corretas?

Uma pequena lâmpada de sinalização permaneceu acesa por cinco dias seguidos. Sabendo que durante esse período o consumo de energia da lâmpada foi 1,2 kWh, a potência nominal dessa lâmpada é
