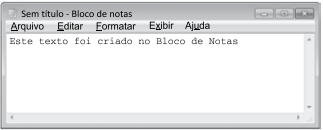

Tem-se o seguinte texto editado no Bloco do Notas do Microsoft Windows 7, em sua configuração original.

Considere que o usuário primeiro selecionou a palavra “criado” e a alterou para “editado”. E depois selecionou a palavra “texto” e alterou para “trecho”.

Assinale a alternativa que indica como ficou o conteúdo do Bloco de Notas após o usuário pressionar CTRL+Z.

No Microsoft Windows 7, em sua configuração padrão, existe um arquivo texto criado no Wordpad, cujo tamanho é 2 Mbytes. Ao criar um atalho para esse arquivo na Área de Trabalho, o espaço total ocupado pelo arquivo e mais o seu atalho é de:

Pretende-se utilizar uma rede de comunicações no padrão Ethernet para tráfego de dados VoIP (voice over IP).

As alternativas estão apresentadas na tabela.

Tabela: alternativas para implantação da rede

Alternativa       Velocidade [Mb/s]    Custo mensal [R$]

ADSL-1                 1,0                           65,00

ADSL-2                 4,0                           95,00

Fibra óptica            10,0                         100,00

Estudos indicam que a rede VoIP será implementada utilizando-se um protocolo proprietário e a estimativa é de que haverá tráfego máximo de 400 [kB/s] na rede.

Nesse contexto, assinale a alternativa que apresenta, correta e respectivamente, a(s) opção(ões) que pode(m) ser utilizada(s) para atender a esse tráfego.

Assinale a alternativa correta acerca da norma ABNT NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV.

Uma usina hidrelétrica pretende utilizar a área da barragem de enrocamento para instalação de placas fotovoltaicas e possui as alternativas apresentadas na tabela.

Tabela: opções de soluções fotovoltaicas

Empresa         Área da         Potência nominal       Rendimento do

placa [m²]          da placa [W]             conversor [%]

SoleMio                1,00                      120                            90

SunUp                  1,20                      120                            90

FratelloSole          0,75                      100                            95

BeyondTrees        0,85                      100                            95

MrSun                   1,25                      120                            95

Dado que a área da barragem de enrocamento que será utilizada para produção de eletricidade é de 10000 [m²], a solução que é capaz de produzir mais energia, considerando o rendimento do conversor, é a da empresa

Um sistema de nobreaks é composto por um conjunto de baterias que possui capacidade de armazenamento de 200 [kWh] e um inversor cuja potência nominal é 10 [kW]. Dado que se pode considerar que o rendimento do inversor é 100 [%] e que esse inversor não pode operar em sobrecarga, o sistema de nobreaks pode atender a um conjunto de cargas que consome

Um sistema de gestão de cargas foi implementado em uma indústria química, como parte de um grande plano de automação elaborado sob medida para redução dos seus custos com energia elétrica. A curva de demanda dessa indústria, antes da implantação do sistema, está apresentada na tabela.

Tabela: Dados de demanda da indústria química antes da implantação do sistema de gestão de cargas

Início Fim Demanda [kW]

0h00 3h00 110

3h00 4h00 150

4h00 9h00 200

9h00 17h00 800

17h00 20h00 1200

20h00 24h00 250

O plano de automação em questão divide a energia consumida no intervalo definido como “horário de ponta”, que ocorre das 17h00 às 20h00, igualmente em todas as horas do dia, inclusive nas horas do intervalo definido como “horário de ponta”. Nesse contexto, assinale a alternativa que apresenta a nova curva de demanda para cada intervalo da tabela.

Uma usina de geração elétrica capta água a 100 [m] de altura e a conduz para as turbinas. São dados:

● rendimento das turbinas: 90%

● rendimento dos geradores: 90%

● vazão de água total por turbina: 700 [m³/s]

● aceleração da gravidade: 10 [m/s²]

A potência ativa máxima por turbina, em [MW], que essa usina é capaz de produzir é

Segundo a norma ABNT NBR 5419-3 – Proteção contra descargas atmosféricas – Parte 3: Danos físicos a estruturas e perigos à vida, o posicionamento das descidas para um SPDA isolado deve obedecer ao seguinte:

Uma carga trifásica indutiva e desequilibrada, conectada em estrela aterrada, consome 4 [MW] de potência ativa e 3 [MVAr] de potência reativa. Dado que a fase A consome 2 [MW] de potência ativa e que a fase B consome 2 [MVAr] de potência reativa indutiva, a potência complexa consumida pela carga conectada à fase C é
