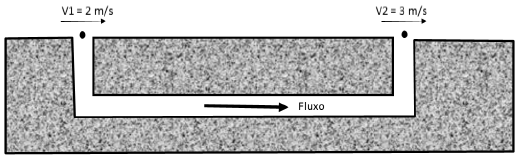

Uma lontra aproveitou seu conhecimento prático da equação de Bernoulli e construiu sua toca com a entrada no orifício 1 e a saída no orifício 2. A massa específica da água é de 1.000 kg/m³.

Sabendo que as velocidades do rio nas proximidades da entrada e da saída são, devido a um estrangulamento da seção transversal antes do orifício 2, respectivamente, V1 = 2 m/s e V2 = 3 m/s, assinale a opção que indica a diferença de pressão gerada para criar um fluxo de água da entrada para a saída da toca.

Observação: despreze as perdas de carga no interior da toca.

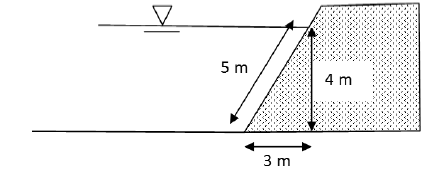

A barragem de concreto da figura a seguir tem um peso por metro de 490 KN/m, está assentada sobre uma fundação rígida e não apresenta subpressões ao longo da base.

Sabendo que o peso específico da água é de 9,8 kN/m³, determinar o coeficiente de atrito mínimo entre a barragem e a fundação para evitar o deslizamento, considerando o nível d’água mostrado.

Observação: baseie sua análise em um comprimento unitário de barragem.

Em uma estação de bombeamento, a altura geométrica de elevação de uma bomba é de 46 m, as perdas de carga na sucção e no recalque são de 4 m e a vazão bombeada é de 300 m³/h.

Considerando que o peso específico da água é igual a 10 kN/m³ e que o rendimento da bomba é de 0,75, assinale a opção que indica a potência da bomba.

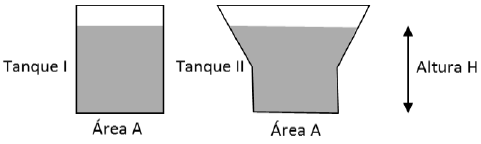

A figura a seguir apresenta os tanques I e II com diferentes formatos, mas com mesma área na base. Ambos estão cheios com a mesma altura de água.

Com relação aos princípios hidráulicos e à observação da figura, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A pressão do líquido na base dos tanques I e II é a mesma.

( ) A força exercida pelo líquido na base do tanque II é maior que a exercida na base do tanque I.

( ) As paredes laterais inclinadas do tanque II absorvem o esforço do volume de água lateral que este tanque possui a mais que o volume do tanque I.

As afirmativas são, respectivamente,

Analise o fragmento a seguir.

“Há duas formas de sondagem _____: sondagem _____, que geralmente é usada em solos e _____, e sondagem _____, que geralmente é usada em rochas e _____.”

Assinale a opção que completa corretamente as lacunas do fragmento acima.

Relacione as propriedades dos solos às respectivas definições.

1. Plasticidade
2. Índice de vazios
3. Porosidade
4. Compactação

( ) É a razão entre o volume de vazios e o volume de sólidos.

( ) É o processo de aumentar a densidade de um solo agrupando as partículas com uma redução do volume de ar.

( ) É a razão entre o volume de vazios e o volume total do solo.

( ) Descreve a capacidade de um solo de sofrer deformação irreversível, sem se romper ou se esfarelar.

Assinale a opção que indica a sequência correta, de cima para baixo.

Com relação ao dimensionamento à flexão de elementos estruturais de concreto armado, no estado limite último, analise as afirmativas a seguir.

I. Há a manutenção das seções transversais planas até a ruptura.

II. Considera-se a perfeita aderência entre o aço e o concreto.

III. O valor máximo de deformação última do aço é igual ao da sua deformação de escoamento.

Assinale:

Com relação aos métodos dos esforços e dos deslocamentos, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Os métodos dos esforços e dos deslocamentos servem para resolver estruturas hiperestáticas.

( ) O número de incógnitas do método dos esforços é denominado grau hiperestático.

( ) A matriz de rigidez é utilizada no sistema de equações de compatibilidade estática do método dos deslocamentos.

As afirmativas são, respectivamente,

Estacas localizadas em camadas de argilas moles, que estão sofrendo adensamento, estão submetidas a uma carga adicional por conta de

Uma viga de 4 m de vão, simplesmente apoiada, suporta uma carga uniformemente distribuída, posicionada de um dos apoios até o meio do vão da viga. Sua rigidez à flexão é igual a 28000 kNm².

Sabendo que a rotação do apoio oposto ao vão carregado é igual a 0,0005 rad, o valor dessa carga, em KN/m, é de
