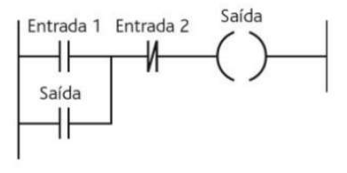

A imagem a seguir mostra um recorte de uma programação em "Ladder" utilizada em um CLP genérico. Com base neste, analise as afirmações a seguir:


I.Este trecho da lógica ocupará 3 conexões físicas do CLP.
II.A "Saída" em paralelo com a "Entrada 1", que na prática forma uma função lógica "OR", tem a finalidade de "selo". Na grande maioria dos CLPs de mercado, essa lógica pode ser substituída por uma função atrelada à Saída chamada de Latch(L).
III.Na lógica apresentada, o CLP usará obrigatoriamente duas entradas analógicas e uma saída digital temporizada.

É correto o que se afirma em:

A Norma Regulamentadora n.º 10 - Segurança em instalações e serviços em eletricidade estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. Sobre essa norma de segurança, analise as afirmações a seguir:

I.Os locais de serviços elétricos, compartimentos e invólucros de equipamentos e instalações elétricas são exclusivos para essa finalidade, sendo expressamente proibido utilizá-los para armazenamento ou guarda de quaisquer objetos.
II.Sempre que inovações tecnológicas forem implementadas ou para a entrada em operação de novas instalações ou equipamentos elétricos, devem ser previamente elaboradas análises de risco, desenvolvidas com circuitos energizados, e respectivos procedimentos de trabalho.
III.As operações elementares, como ligar e desligar circuitos elétricos, realizadas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, podem ser realizadas por qualquer pessoa não advertida.
IV.Os trabalhadores devem interromper suas tarefas exercendo o direito de recusa, sempre que constatarem evidências de riscos graves e iminentes para sua segurança e saúde ou a de outras pessoas, comunicando imediatamente o fato a seu superior hierárquico, que diligenciará as medidas cabíveis.

É correto o que se afirma em:

O funcionamento de um se dá através de uma ponte tiristorizada (componentes semicondutores), que faze o chaveamento da tensão para que ela possa ser disponibilizada para o motor de forma crescente, ou seja, irá aumentar gradativamente, garantindo uma partida suave e com redução/supressão da corrente de pico. Esse chaveamento feito pela ponte é controlado por meio do sistema de controle e disparo, que é um módulo no qual é possível realizar as programações desejadas por meio de parâmetros. Este equipamento não atua no controle de velocidade do motor.

Assinale dentre as alternativas a seguir a que completa corretamente a lacuna do texto:

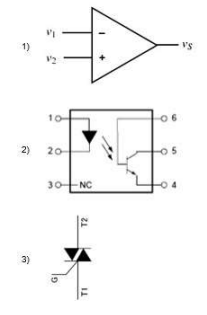

Na eletrônica, existem diversos componentes cujos símbolos são reconhecidos e padronizados. Observando a simbologia desses componentes, analise as duas colunas a seguir:
Coluna 1: simbologia



Coluna 2: componente
(__)OPTOACOPLADOR
(__)TRIAC
(__)AMPLIFICADOR OPERACIONAL
(__)MOSFET
(__)DIODO SCHOTTKY
(__)IGBT

Assinale a alternativa que apresenta a correta associação entre as colunas:

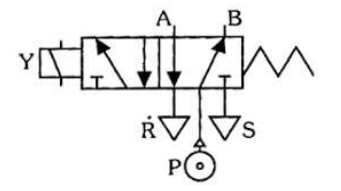

Observe o símbolo da figura a seguir:

Assinale, dentre as alternativas, a que representa corretamente a sua descrição:

Medido em planta, um cômodo de uma residência possui uma área total de 14,04 cm². Logo, sabendo-se que o desenho estava na escala 1:75, qual seria a área total aproximada do cômodo?

Existem diferentes tipos de linhas empregadas em desenhos arquitetônicos. Acerca desse tema, é correto afirmar que as linhas do tipo contínua com zigue-zague estreita costumam ser utilizadas em:

Considere uma viga de concreto armado biapoiada, conforme o exemplo ilustrado na imagem a seguir:

Sobre a imagem, é correto afirmar que:

As alternativas a seguir apresentam algumas das boas práticas que costumam ser adotadas em obras, objetivando o controle tecnológico dos materiais e serviços bem como a melhoria a qualidade e desempenho das referidas obras:
I.Adensar o concreto, encostando-se o vibrador nas armaduras de aço.
II.Planejar a logística de materiais e serviços no canteiro de obras.
III.Realizar o mapeamento da concretagem em obras.
É correto o que se afirma em:

No que diz respeito aos elementos de uma fundação em construção civil, analise as afirmações a seguir:

I.As estacas de reação (mega ou prensada) são estacas de concreto ou metálicas introduzidas no terreno por meio de macaco hidráulico reagindo contra uma estrutura já existente ou criada especificamente para esta finalidade.
II.As sapatas corridas são sapatas do tipo comum a dois ou mais pilares não alinhados e que representem menos de 70% das cargas da estrutura.
III.Em fundações, define-se NEGA como sendo a medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação.

É correto o que se afirma em:
