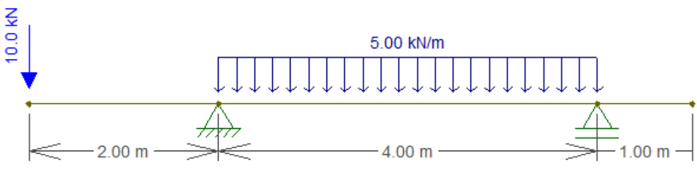

Na Figura 1 abaixo, uma viga de 7 m de comprimento é submetida a um carregamento concentrado de 10,0 kN e a um carregamento distribuído de 5,0 kN/m. Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda e da direita, respectivamente.

Figura 1

Para o projeto das lajes nervuradas, a ABNT NBR 6118/2023 orienta que devem ser obedecidas as seguintes condições:

I. Para lajes com espaçamento entre eixos de nervuras menor ou igual a 65 cm, pode ser dispensada a verificação da flexão da mesa, e para a verificação do cisalhamento da região das nervuras, permite-se a consideração dos critérios de laje.

II. Para lajes com espaçamento entre eixos de nervuras entre 65 cm e 110 cm, exige-se a verificação da flexão da mesa, e as nervuras devem ser verificadas ao cisalhamento como vigas; permite-se essa verificação como lajes se o espaçamento entre eixos de nervuras for até 90 cm e a largura média das nervuras for maior que 12 cm.

III. Para lajes nervuradas com espaçamento entre eixos de nervuras maior que 110 cm, a mesa deve ser projetada como laje maciça, apoiada na grelha de vigas, respeitando-se os seus limites mínimos de espessura.

Quais estão corretas?

Embora de uso mais raro, as sapatas flexíveis são utilizadas para fundação de cargas pequenas e solos relativamente fracos. Seu comportamento, de acordo com a ABNT NBR 6118/2023, se caracteriza por:

I. Trabalho à flexão em uma direção, sendo possível admitir uma pequena parcela de tração na flexão uniformemente distribuída na largura correspondente da sapata. A concentração de flexão junto ao pilar deve ser, em princípio, avaliada.

II. Trabalho ao cisalhamento, que pode ser descrito pelo fenômeno da punção.

III. A armadura de flexão deve ser uniformemente distribuída ao longo da largura da sapata, estendendo-se integralmente de face a face da sapata e terminando em gancho nas duas extremidades.

Quais estão corretas?

As dimensões dos pisos e espelhos devem ser constantes em toda a escada ou degraus isolados, considerando que e = altura do degrau = espelho; p = largura do degrau = piso. Para o dimensionamento das escadas, de acordo com a ABNT NBR 9050/2020, devem ser atendidas as seguintes condições:

I. 0,63 m ≤ p + 2e ≤ 0,65 m.

II. Pisos (p): 0,28 m ≤ p ≤ 0,32 m.

III. Espelhos (e): 0,16 m ≤ e ≤ 0,18 m.

Quais estão corretas?

As sinalizações devem ser localizadas de forma a identificar claramente as utilidades disponíveis dos ambientes, segundo a ABNT NBR 9050/2020, que trata da acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. Devem ser fixadas onde as decisões são tomadas, em uma sequência lógica de orientação, de um ponto de partida a um ponto de chegada. Devem ser repetidas sempre que existir a possibilidade de alterações de direção. Em edificações, os elementos de sinalização essenciais, entre outros, são informações de:

I. Sanitários.

II. Vestiários.

III. Acessos verticais e horizontais.

IV. Número de pavimentos e rotas de fuga.

Quais estão corretas?

A ABNT NBR 15575:1/2021, que trata do desempenho das edificações habitacionais: requisitos gerais, estabelece a altura mínima de pé-direito dos ambientes da habitação compatíveis com as necessidades humanas. A altura mínima de pé-direito não pode ser inferior a . Em vestíbulos, halls, corredores, instalações sanitárias e despensas, é permitido que o pé-direito seja reduzido ao mínimo de .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

De acordo com a ABNT NBR 15575:1/2021, que trata do desempenho das edificações habitacionais: requisitos gerais, o desempenho térmico é um fator que expressa os requisitos do usuário relativos à:

Para equilibrar a força horizontal que atua sobre uma fundação rasa em sapata ou bloco, pode-se contar, além da resistência ao cisalhamento no contato solo-fundação, com o empuxo passivo, desde que se assegure que o solo não possa ser removido durante a vida útil projetada da construção, como sugere a ABNT NBR 6122/2022. O valor calculado do empuxo passivo, segundo a norma citada, visando limitar deformações, deve ser reduzido por um coeficiente de no mínimo:

A grandeza fundamental para o projeto de fundações rasas é a tensão admissível, se o projeto for feito considerando fator de segurança global e valores característicos, ou a tensão resistente de cálculo, quando for feito considerando coeficientes de ponderação e valores de cálculo. Essas tensões devem satisfazer simultaneamente aos Estados Limites Últimos (ELU) e aos Estados Limites de serviço (ELS), para cada elemento isolado de fundação, bem como para o conjunto. De acordo com a ABNBT NBR 6122/2022, que trata do projeto e execução de fundações, em planta, as sapatas isoladas ou os blocos não podem ter dimensões inferiores a . Nas divisas com terrenos vizinhos, salvo quando a fundação for assente sobre rocha, a profundidade de apoio não pode ser inferior a .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

A ABNT NBR 5626/2020, que trata dos sistemas prediais de água fria e água quente — projeto, execução, operação e manutenção —, em seu texto, aborda os procedimentos do ensaio de estanqueidade das peças de utilização. O ensaio deve ser realizado com as peças de utilização submetidas à pressão estática prevista. Durante o ensaio, deve-se observar se ocorrem vazamentos nas peças de utilização quando estas são manobradas, a fim de se obter o escoamento próprio na condição de uso. As peças de utilização são consideradas estanques se não forem detectados vazamentos ou queda de pressão manométrica no sistema por um período mínimo de:
