A figura 1 a seguir representa um retificador monofásico de onda completa a tiristor alimentando uma carga resistiva. A fonte de alimentação é v = V_m sen(ωt). A figura 2 mostra um dos quatro estágios de funcionamento do retificador. Nessa figura, as linhas cheias indicam passagem de corrente. O ângulo de disparo dos tiristores é denominado α.

O estágio de funcionamento mostrado na figura 2, no qual os tiristores T1 e T4 estão em condução, corresponde ao intervalo

Várias aplicações da eletrônica de potência exigem variações do nível de tensão DC, tanto elevando, quanto reduzindo. O circuito da figura a seguir representa um conversor DC/DC utilizado com a finalidade de variar o nível de tensão DC. A tensão de entrada é V_i e a tensão de saída é V_o.

Esse tipo de conversor é denominado de

A razão entre a demanda média e a demanda máxima da unidade consumidora ocorridas no mesmo intervalo de tempo especificado é conhecida como fator de

Um circuito monofásico, tensão eficaz de 220 V (tensão fase-neutro), alimenta uma carga de 4400 W em seus terminais. Os condutores têm isolação PVC, temperatura máxima no condutor de 70oC e a temperatura ambiente de 30oC. Os condutores deste circuito estão inseridos em um eletroduto de PVC embutido em alvenaria (maneira de instalar B1). Em um trecho do eletroduto que transporta o circuito da carga de 4400 W estão mais 2 (dois) circuitos monofásicos. Dimensione os condutores do circuito pelo critério de capacidade de condução de corrente.

A tabela a seguir mostra os dados de um condutor com isolação de PVC, temperatura de operação 70 ºC, maneira de instalar B1 e fatores de correção de agrupamento de circuitos.

Tabela com capacidade de corrente, em ampères, para o método de referência B1 e fatores de correção de agrupamento (NBR 5410/2004).

A seção transversal do condutor do circuito que alimenta a carga de 4400 W, utilizando o critério de capacidade de condução de corrente, vale

Em um transformador monofásico de 50 kVA, 2400/120 V, foram realizados os ensaios de circuito aberto e de curto-circuito. Os dados obtidos foram:

1- Teste com instrumentos no lado de baixa tensão do transformador e lado de alta tensão em circuito aberto:

leitura do wattímetro – 400 W

leitura do amperímetro – 10 A

leitura do voltímetro – 120 V

2- Teste com instrumentos no lado de alta tensão do transformador e lado de baixa tensão em curto-circuito:

leitura do wattímetro – 800 W

leitura do amperímetro – 20 A

leitura do voltímetro – 92 V

A partir desses ensaios, pode-se verificar que a resistência elétrica equivalente referida ao lado de baixa do transformador é

Os ensaios realizados em transformadores e máquinas elétricas são essenciais para a determinação de parâmetros e indicadores de desempenho desses equipamentos. Um dos parâmetros determinados por meio de ensaios de motores de indução é a perda total por efeito Joule nos enrolamentos. Essa perda é determinada a partir do

No que se refere às linhas de campo elétrico e de campo magnético, as linhas de campo magnético

Considere uma espira quadrada estacionária, de 20 cm de lado e resistência elétrica de 10 mΩ, totalmente imersa em um campo magnético ortogonal ao plano da espira. A densidade de fluxo magnético B, em Tesla, varia com o tempo “t”, através da expressão B = 0,5 t. Qual é o módulo da corrente elétrica induzida na espira?

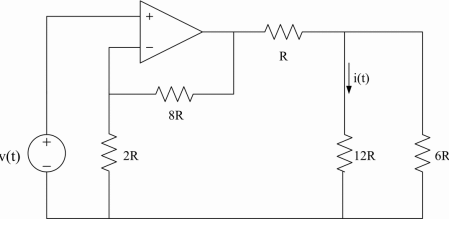

O amplificador operacional da figura a seguir é ideal.

Qual é a corrente i(t) no resistor de valor 12 R da figura?

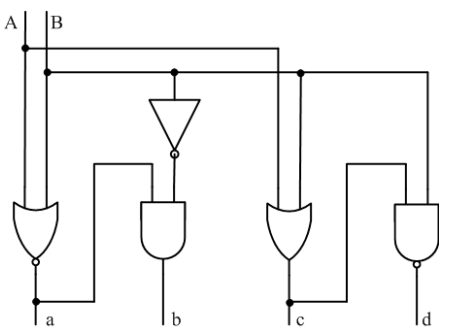

A figura a seguir representa um circuito lógico com duas entradas (A, B) e quatro saídas (a, b, c, d).

Qual é o sinal (A, B) de entrada do circuito que resulta em uma saída (a, b, c, d) = (0, 0, 1, 1)?
