Nota-se pela figura do caso 3 que os capacitores C1 e C2 utilizados são diferentes dos capacitores C3 e C4. Os capacitores C1 e C2 possuem polaridade, normalmente são cilíndricos e possuem grande capacitância por volume.

Assinale a alternativa que contém a tecnologia com as características citadas.

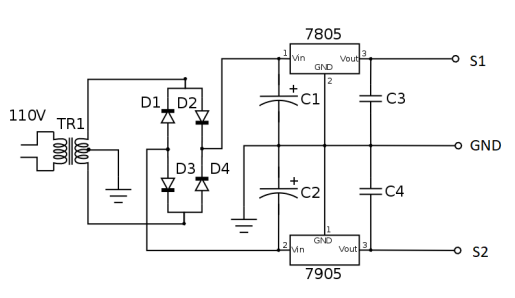

A figura do caso 3 mostra um circuito de uma fonte de alimentação com regulação linear muito utilizada para testes em sistemas eletrônicos em bancadas de manutenção.

Qual a tensão da saída S1 e S2 em relação ao terminal GND, respectivamente?

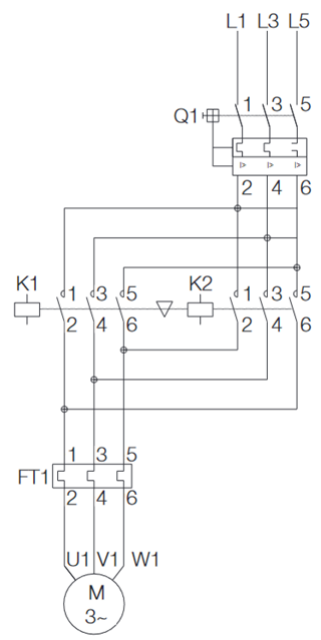

O diagrama de potência mostrado figura do caso 2 representa que tipo de ligação?

O componente FT1 da figura do caso 2 representa qual dispositivo?

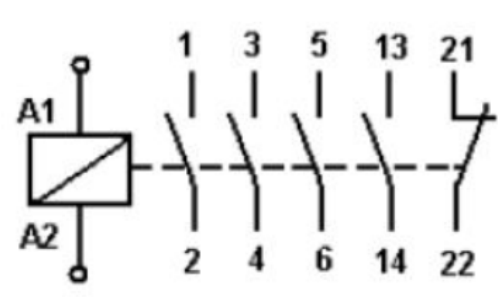

A figura abaixo mostra a simbologia dos terminais de um contator.

Assinale a alternativa correta em relação à figura.

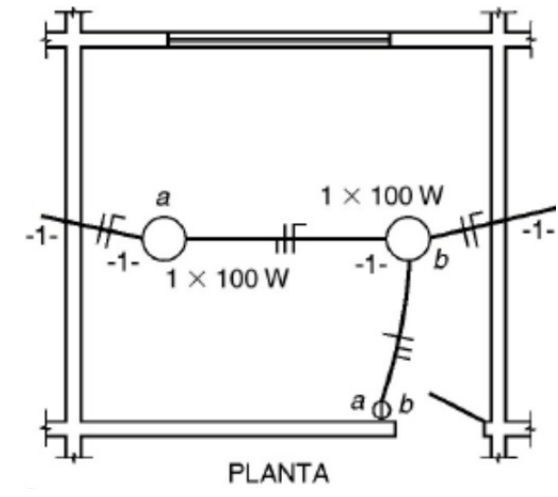

Caso for necessário alterar a instalação do caso 1, substituindo o interruptor duplo por um interruptor simples, as lâmpadas “a” e “b” serão ligadas com o mesmo interruptor.

Assinale a alternativa que indica corretamente a modificação necessária.

Conforme mostra a figura do caso 1, o eletroduto entre o ponto de iluminação “b” e os interruptores possuem três fios. Qual a função desses fios?

Um motor trifásico de seis terminais possui as seguintes especificações de tensão na sua placa de identificação: 220V / 380V.

Para funcionar com potência nominal, qual a configuração de ligação dos terminais do motor?

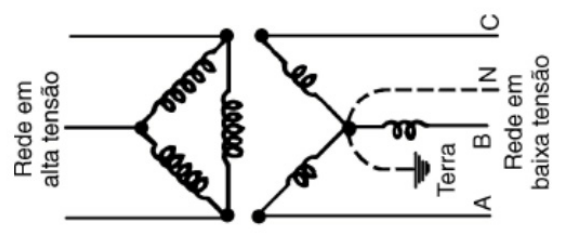

A figura abaixo mostra um transformador predial.

Analise as afirmativas abaixo em relação ao transformador citado.

1. O lado de alta tensão está conectado em delta (triângulo) e o lado de baixa tensão está conectado em estrela.

2. O condutor neutro é ligado ao aterramento.

3. Como o lado de alta tensão não possui o condutor de neutro, não haverá o condutor de neutro no lado de baixa tensão.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo.

1. Um disjuntor termomagnético tripolar é projetado para ser utilizado com as três fases de um sistema trifásico.

2. Um disjuntor termomagnético tripolar é projetado para ser utilizado com duas fases e mais o condutor neutro de uma instalação bifásica.

3. Um disjuntor termomagnético tripolar é projetado para ser utilizado em um sistema monofásico juntamente com o condutor neutro e o condutor terra.

Assinale a alternativa que indica todas as afirmativas corretas.
