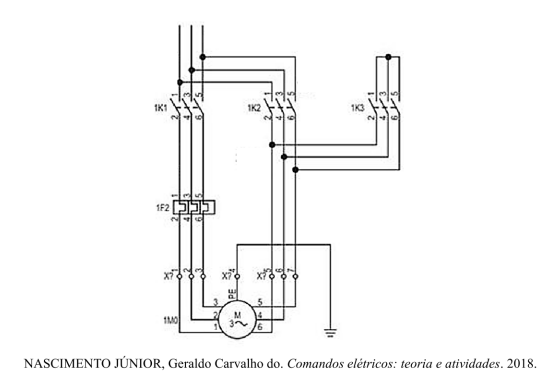

Circuitos de comandos elétricos são utilizados para realizar as lógicas de operação de equipamentos e instalações elétricas de potência. A figura a seguir apresenta o diagrama de potência de um equipamento muito importante na indústria, assinale a alternativa que descreve sua finalidade e a lógica para seu comando. Assinale a alternativa CORRETA.


O gráfico a seguir apresenta a diversidade da matriz de produção energética brasileira.

Em uma cidade onde o consumo diário de energia totaliza 50MW, a energia gerada por hidroelétricas, ou seja, pela hidráulica, representa quanto desse total de consumo? Assinale a alternativa que apresente a resposta CORREТA.

Em uma instalação elétrica predial deseja-se instalar um circuito elétrico que alimentará 25 refletores LED bifásicos de 220V. Sabendo-se que cada refletor tem potência nominal de 300W e que oo fator de demanda é de 0,8, determine o valor da corrente total exigida para alimentar todo o circuito e descreva como os refletores devem ser ligados ao circuito. Assinale a alternativa que apresente as informações CORRETAS.

O aterramento é um item de segurança fundamental para a integridade das pessoas, uma vez que desvia as correntes de fuga que podem energizar carcaças metálica de equipamentos para o potencial zero (terra). Sobre o esquema de aterramento TN-S, previsto na NBR-5410, assinale a alternativa CORRETA que apresente a forma adequada de ligação de um equipamento à proteção de aterramento.

As proteções contra sobrecarga e curto-circuito são fundamentais para a segurança das pessoas e de patrimônios que estejam nas proximidades de instalações elétricas. De acordo com a NBR5410, um dispositivo proteção simultânea contra sobrecarga e curto-circuito deve possuir qual característica? Assinale a alternativa CORRETA.

Em instalações elétricas industriais, os equipamentos devem ser dotados de proteção tanto contra curto-circuito quanto contra sobrecargas de corrente. Motores elétricos de grande potência são cargas cujos comportamentos da corrente em regimes de partida e permanente devem ser levados em consideração na hora do projeto de sua proteção. Referente ao dimensionamento de proteção de motores, assinale a alternativa que apresente as informações CORRETAS.

A norma regulamentadora 12 (NR-12) trata da segurança no trabalho em máquinas e equipamentos. A respeito da operação segura de máquinas e equipamentos, qual é o principal dispositivo que condiciona o funcionamento de uma máquina à segurança das mãos do trabalhador? Assinale a alternativa CORRETA.

A segurança em instalações elétricas é a primeira medida a ser verificada antes do início das atividades em sistemas elétricos. Nesse panorama, a norma regulamentadora número 10 (NR-10) fornece informações e orientações importantes. Um profissional que tenha apenas concluído um curso específico na área de elétrica, reconhecido pelo sistema oficial de ensino, pode exercer atividades em elétrica? Assinale a alternativa CORRETA.

As medições de valores de grandezas fornecem informações que descrevem o comportamento do sistema elétrico como um todo. Em uma subestação de energia de configuração básica, como deve ser feita a medição da corrente que circula por um barramento energizado? Assinale a alternativa CORRETA.

Os enrolamentos secundários dos transformadores trifásicos de distribuição de energia normalmente são interligados na configuração estrela ou "Y". Para um transformado cuja tensão fase-fase do secundário é 220Vac, qual é o valor de sua tensão fase-neutro? Assinale a alternativa CORREТA.
