As tecnologias CMOS têm sido usadas não somente para a implementação de circuitos integrados digitais, mas também para a fabricação de diversos circuitos integrados analógicos.

Os fotodetectores são dispositivos construídos com junção de metais de alta condutividade, que geram tensão inversamente proporcional ao cubo da temperatura do corpo do dispositivo.

Em diversos computadores construídos com base em microprocessadores que utilizam pipeline ou arquitetura superescalar, é comum que se utilizem compiladores com funcionalidades que procuram otimizar o processamento, gerando códigos que tendam a ser executados mais rapidamente.

Os microprocessadores com tecnologia RISC têm-se tornado cada vez mais populares, substituindo aos poucos os microprocessadores de tecnologia CISC. Entretanto, os microprocessadores de tecnologia CISC não foram ainda totalmente abandonados, pois a tecnologia RISC, apesar de permitir a fabricação de microprocessadores mais rápidos, não permite a implementação da técnica denominada pipeline.

Apresenta-se, acima, a tabela verdade de um circuito lógico, em que X, Y e Z são as entradas do circuito. Com relação a essa tabela, julgue o item a seguir.

A expressão booleana mínima, na forma soma de produtos, correspondente à tabela acima é Saída

Diversos tipos de termopares podem ser fabricados com o uso de dois fios de metais específicos diferentes. Esses dispositivos podem ser úteis na medida de temperatura.

Desprezando não-linearidades, considere um servomecanismo, implementado com um motor de corrente contínua e um tacômetro acoplado em seu eixo, que possui função de transferência dada por

!$ G(s)=\dfrac{V_w(s)}{V_a(S)}=\dfrac{K_{MT}}{\tau s +1'} !$

em que V_W(s) e V_a(s) correspondem às transformadas de Laplace da tensão de saída do tacômetro e tensão de armadura do motor, respectivamente. K_MT e !$ \tau !$ são constantes positivas. A dinâmica do amplificador de excitação de tensão, assumida como estática, é dada pelo ganho K_Amp. Para controle de velocidade, o amplificador, o motor e o tacômetro estão em cascata, e realimentação negativa unitária é utilizada. Acerca do controle dinâmico do processo apresentado, julgue o item a seguir.

O sistema é do tipo 1.

Considere um processo linear caracterizado pelas seguintes equações:

!$ \begin{bmatrix} \dot{x}_1\\\dot{x}_2\end{bmatrix}=\begin{bmatrix} 0&1\\0&a\end{bmatrix}\begin{bmatrix} x_1\\x_2\end{bmatrix}+\begin{bmatrix} 0\\K_0\end{bmatrix}u \,\,\,\,\,\,\,\,\,\, y=[1\,0]\begin{bmatrix} x_1\\x_2\end{bmatrix} !$

em que x1(t) e x₂(t) são as variáveis de estado do processo, y(t) é a variável de saída e u(t) é a variável de entrada. K₀ e a são parâmetros reais e constantes. A respeito desse processo e de suas características dinâmicas, julgue o item subseqüente.

A função de ponderação desse processo possui valor infinito em t = 0 segundo.

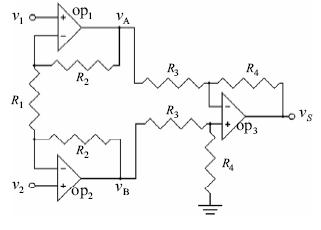

Para que o circuito funcione como um bom amplificador de instrumentação, é necessário que o amplificador operacional indicado por op 3 apresente o menor ganho de malha aberta possível, assim como o menor CMRR possível.

Considere um processo linear caracterizado pelas seguintes equações:

!$ \begin{bmatrix} \dot{x}_1\\\dot{x}_2\end{bmatrix}=\begin{bmatrix} 0&1\\0&a\end{bmatrix}\begin{bmatrix} x_1\\x_2\end{bmatrix}+\begin{bmatrix} 0\\K_0\end{bmatrix}u \,\,\,\,\,\,\,\,\,\, y=[1\,0]\begin{bmatrix} x_1\\x_2\end{bmatrix} !$

em que x1(t) e x₂(t) são as variáveis de estado do processo, y(t) é a variável de saída e u(t) é a variável de entrada. K₀ e a são parâmetros reais e constantes. A respeito desse processo e de suas características dinâmicas, julgue o item subseqüente.

Se a for positivo, então o processo terá pelo menos um autovalor real positivo.
