Foram encontradas 2.827 questões.
Respondida
Com relação ao dispositivo de conversão de energia mostrado esquematicamente na figura acima, julgue os itens seguintes.
Supondo que o acoplamento desse dispositivo seja de origem
magnética, é correto inferir que a energia e a co-energia
armazenadas no campo magnético de acoplamento são
iguais.
Respondida
Um sistema elétrico de potência com neutro aterrado por impedância de valor elevado é classificado como nãoefetivamente aterrado. Quando o módulo da impedância de aterramento tende a infinito, o sistema é denominado isolado. Em relação às características de sistema isolado e aterrado por resistor, julgue o item a seguir.
O aterramento por resistor é ineficiente e inadequado em sistemas não-efetivamente aterrados.
Respondida
Acerca da fonte principal de energia elétrica e da fonte de emergência presentes em uma instalação elétrica de plataformas offshore, julgue os item que se segue.
A fonte de energia de emergência deve ser dimensionada de modo que fique ligada por no máximo cinco horas, para qualquer situação.
Respondida
A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S1 e S2) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.
Caso a fonte do circuito forneça uma diferença de potencial igual a V(t) = V0 sen ωt, mantendo-se a chave S1 aberta e fechando-se a chave S2, a corrente após certo tempo se adiantará em relação à voltagem.
Respondida
O diagrama unifilar acima representa um sistema no qual dois geradores — G1 e G2, ambos de 10 MVA, 13,8 kV, xd = 20% — alimentam um barramento de 138 kV por meio de dois transformadores isolados (desprovidos de aterramento dos seus neutros). O gerador G1 apresenta neutro isolado, enquanto G2 tem seu neutro aterrado por uma reatância XN. Os dois transformadores são de 10 MVA, relação 13,8 kV/138 kV e têm reatância equivalente de dispersão de 10%. Considere que todos os curtos-circuitos que incidam no sistema sejam francos, ou seja, sem resistência de falta. Suponha também que as impedâncias de seqüência de cada equipamento sejam idênticas.
A partir das informações acima, julgue o item subseqüente.
A intensidade da corrente de falta trifásica na barra ä é menor que a intensidade da corrente de curto-circuito fase-terra nessa mesma barra.
Respondida
Com relação a sistemas de geração de emergência, julgue o item seguinte.

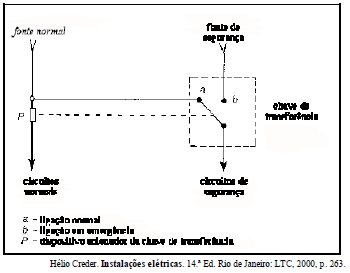

A figura a seguir mostra um esquema que pode ser corretamente utilizado por um sistema de geração de emergência que, no caso, atua como alimentação de segurança com seccionamento.
Respondida
A respeito de instalações elétricas em áreas classificadas (atmosferas explosivas), julgue o item a seguir.
De acordo com o NEC, os medidores instalados em ambientes classe I, zona 0, deverão ser providos de invólucros à prova de explosão, conectados ao sistema elétrico por meio de condutores colocados em eletrodutos rígidos ou flexíveis.
Respondida
As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento, no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.
Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue o item que se segue, quanto às faltas assimétricas no barramento.
Uma falta do tipo fase-terra na barra Î, provocará uma corrente de curto-circuito na fase faltosa cuja intensidade é igual a 2,0 pu.
Respondida
A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue o item abaixo, relativos ao acionamento e aos diagramas.
A figura mostra um diagrama de controle com acionamento por chave que poderia substituir adequadamente o mostrado acima, que tem acionamento por botão.
Respondida
As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento
, no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.
Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue o item que se segue, quanto às faltas assimétricas no barramento.
No caso de um curto-circuito fase-terra, a tensão na fase do barramento sob falta é nula, mas as tensões nas fases sãs são diferentes de zero.
