Em um sistema de controle digital, um computador é utilizado para controlar um processo de primeira ordem, conforme a figura acima. No diagrama de blocos, A/D e D/A correspondem, respectivamente, às interfaces analógica/digital e digital/analógica, e M corresponde ao ganho estático positivo do sensor que mede a variável de saída do processo. Sendo C(s) a variável em controle e R(z) a entrada de referência, julgue o item a seguir, com referência a esse sistema.
A seqüência b(kT), obtida pela transformada z inversa de B(z), é dada por b(kT) = c(t), para t = kT, em que k = 0, 1, 2, 3, ...
Provas
Questão presente nas seguintes provas
A figura acima mostra a geração de um sinal QPSK (do inglês, quadrature-shift keying), em que a seqüência binária de entrada é 01101000. A respeito da figura e desse tipo de modulação, julgue o item a seguir.
As formas de onda II e III podem ser vistas como exemplos de sinais ASK binários.
Provas
Questão presente nas seguintes provas
A figura acima ilustra um circuito grampeador. Considere que os diodos D1 e D2 são ideais e que V1 = 4 V, V2 = 10 V e R = 1 kΩ. Suponha que a fonte de sinal gera uma tensão senoidal com freqüência de 10 kHz e amplitude de 16 Vpp (volts pico-a-pico). Em face dessas informações, julgue o item seguinte.
A tensão de saída, Vo, assume sempre valores entre -4 V e -8 V.
Provas
Questão presente nas seguintes provas

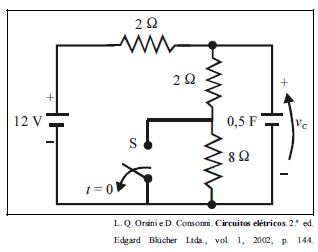

A figura acima mostra um circuito elétrico alimentado por uma bateria ideal de 12 V. Depois de muito tempo de funcionamento do circuito, a chave S foi alterada da posição fechada para aberta, no instante de tempo t = 0. Julgue o item a seguir, considerando que um tempo muito longo, antes ou depois de a chave mudar de posição, corresponde a um transitório desprezível em face da constante de tempo do circuito.
Nos instantes imediatamente antes e imediatamente após a chave S mudar de posição, os valores da tensão vc no capacitor são diferentes.
Provas
Questão presente nas seguintes provas
Quanto ao circuito lógico acima, julgue o item a seguir.
Se a porta lógica D for substituída pela porta lógica mostrada abaixo, o comportamento da saída S não sofrerá alteração.
Provas
Questão presente nas seguintes provas
Em um processo térmico de aquecimento de certo fluido, após modelagem física e formulação matemática, chegou-se a um modelo simplificado, cuja função de transferência é !$ \dfrac{\Theta_o(s)}{U(s)}=\dfrac{K}{\tau+1} !$, em que !$ \Theta_o !$(s) é a temperatura do fluido, U(s) é a variável de atuação sobre o processo, K é uma constante real positiva e !$ \tau !$ (!$ \tau !$ > 0) é a constante de tempo do processo. Implementou-se um sistema de controle para esse processo conforme ilustrado na figura acima, em que D(s) representa o controlador eletrônico analógico, M é uma constante real positiva que caracteriza o sensor de temperatura e !$ \Theta_o !$(s) é a temperatura de referência para o fluido. A respeito do comportamento dinâmico desse sistema controlado, julgue o item que se segue.
Se D(s) for um controlador proporcional e integral, e a entrada varie a uma taxa constante (rampa), então a temperatura do fluido deve acompanhar a temperatura de referência, em regime permanente, com erro constante diferente de zero.
Provas
Questão presente nas seguintes provas
A álgebra booleana é uma importante ferramenta na descrição e análise de circuitos lógicos. Com relação a expressões booleanas, julgue o item que se segue.
A expressão !$ \overline{\overline{AB}+\overline{CD}+\overline{EF}} !$ corresponde à expressão booleana ABCDEF.
Provas
Questão presente nas seguintes provas
O diagrama unifilar acima representa um sistema no qual dois geradores — G1 e G2, ambos de 10 MVA, 13,8 kV, xd = 20% — alimentam um barramento de 138 kV por meio de dois transformadores isolados (desprovidos de aterramento dos seus neutros). O gerador G1 apresenta neutro isolado, enquanto G2 tem seu neutro aterrado por uma reatância XN. Os dois transformadores são de 10 MVA, relação 13,8 kV/138 kV e têm reatância equivalente de dispersão de 10%. Considere que todos os curtos-circuitos que incidam no sistema sejam francos, ou seja, sem resistência de falta. Suponha também que as impedâncias de seqüência de cada equipamento sejam idênticas.
A partir das informações acima, julgue o item subseqüente.
Se um dos transformadores tivesse o neutro aterrado, uma falta fase-terra na barra Ð provocaria uma corrente cuja intensidade seria inferior a 500 A.
Provas
Questão presente nas seguintes provas
O diagrama unifilar acima representa um sistema no qual dois geradores — G1 e G2, ambos de 10 MVA, 13,8 kV, xd = 20% — alimentam um barramento de 138 kV por meio de dois transformadores isolados (desprovidos de aterramento dos seus neutros). O gerador G1 apresenta neutro isolado, enquanto G2 tem seu neutro aterrado por uma reatância XN. Os dois transformadores são de 10 MVA, relação 13,8 kV/138 kV e têm reatância equivalente de dispersão de 10%. Considere que todos os curtos-circuitos que incidam no sistema sejam francos, ou seja, sem resistência de falta. Suponha também que as impedâncias de seqüência de cada equipamento sejam idênticas.
A partir das informações acima, julgue o item subseqüente.
A proteção convencional de terra, adequadamente ajustada, muito provavelmente apresentará dificuldade para detectar uma falta fase-terra na barra Ð.
Provas
Questão presente nas seguintes provas
O diagrama unifilar acima representa um sistema no qual dois geradores — G1 e G2, ambos de 10 MVA, 13,8 kV, xd = 20% — alimentam um barramento de 138 kV por meio de dois transformadores isolados (desprovidos de aterramento dos seus neutros). O gerador G1 apresenta neutro isolado, enquanto G2 tem seu neutro aterrado por uma reatância XN. Os dois transformadores são de 10 MVA, relação 13,8 kV/138 kV e têm reatância equivalente de dispersão de 10%. Considere que todos os curtos-circuitos que incidam no sistema sejam francos, ou seja, sem resistência de falta. Suponha também que as impedâncias de seqüência de cada equipamento sejam idênticas.
A partir das informações acima, julgue o item subseqüente.
As intensidades das correntes de falta fase-fase-terra (bifásica-terra) e fase-fase (bifásica) serão iguais, caso tais faltas ocorram na barra â. Entretanto, se as faltas ocorrerem na barra Ï, as intensidades das correntes serão diferentes.
Provas
Questão presente nas seguintes provas
