2697506 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Enunciado 2844810-1
Julgue o item seguinte, relativos ao cicloconversor e às formas de onda das suas tensões de entrada (VAB, VBC e VCA) e de saída (VO) mostrados na figura acima.
Esse cicloconversor é adequado ao acionamento de um motor de indução trifásico.


Provas

Questão presente nas seguintes provas
2697505 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Enunciado 2843986-1
A figura acima ilustra a estrutura típica de um microcomputador de oito bits. Esse microcomputador utiliza o microcontrolador 8051, que é um tipo de microprocessador que contém algumas estruturas adicionais, tais como memórias ROM e RAM e portas de I/O internas. Nessa implementação, o microprocessador é utilizado em conjunto com diversos chips externos. No que se refere a esse microcomputador, julgue o item seguinte.
Na arquitetura mostrada na figura, não é necessário que as linhas de dados das memórias ROM e RAM sejam do tipo tri-state.


Provas

Questão presente nas seguintes provas
Enunciado 2842664-1
Com relação ao circuito digital esquematizado acima, julgue o item seguinte.
Se o sinal de clock na entrada apresentar a característica de uma onda quadrada com 4 MHz, a saída Q2 será uma onda quadrada de 1 MHz.


Provas

Questão presente nas seguintes provas
2697503 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Enunciado 2842497-1
No circuito eletrônico mostrado na figura acima, o transistor é de silício, VBB = 10 V, VCC = 15 V, RB = 200 kS, RC = 1 k!$ \Omega !$ e o !$ \beta !$ do transistor é igual a 100. Com relação a esse circuito, julgue o item subseqüente.
A potência consumida no transistor é superior a 60 mW.


Provas

Questão presente nas seguintes provas
Enunciado 2841919-1
A figura acima ilustra três métodos de modulação para uma fonte que gera informação na forma binária. Essa seqüência binária pode ser vista na parte superior da figura. Acerca dessa figura e de sistemas de modulação, julgue o item seguinte.
A modulação ASK apresenta envelope constante (limitado em banda). Isso leva a uma robustez com relação a não-lineraridades encontradas em ondas de rádio e canais de satélite. Por esse motivo, sinais ASK são preferidos em relação a sinais PSK e FSK quando são utilizados canais limitados em banda e sujeitos a distorções não-lineares.


Provas

Questão presente nas seguintes provas
2697501 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Enunciado 2841415-1
A figura acima mostra a geração de um sinal QPSK (do inglês, quadrature-shift keying), em que a seqüência binária de entrada é 01101000. A respeito da figura e desse tipo de modulação, julgue o item a seguir.
As formas II e III correspondem às formas de onda das duas componentes do sinal QPSK.


Provas

Questão presente nas seguintes provas
2697500 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Um microprocessador hipotético de 8 bits possui 3 registradores A, B e C. Esse microprocessador contém as seguintes instruções:
instrução efeito
ld A,dado carrega o dado no registrador A
ld B,dado carrega o dado no registrador B
ld C,dado carrega o dado no registrador C
and A,B A A B
and A,C A A C
or A,B A A + B
or A,C A A + C
xor A,B A A xor C (xor = ou-exclusivo)
Considerando que os números indicados nas instruções são indicados em sistema decimal, devendo, portanto, ser convertidos para o sistema binário, julgue o seguinte item.
Ao final da seqüência de ações abaixo, o registrador A irá conter o número binário 00001111BINÁRIO.
ld A,12
ld B,41
xor A,B
ld C,15
and A,C


Provas

Questão presente nas seguintes provas
2697499 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Enunciado 2840485-1
Nos últimos anos, em decorrência dos avanços da microeletrônica, cada vez mais produtos de automação industrial têm sido lançados no mercado com o rótulo de inteligentes. Entre esses equipamentos, estão os chamados transmissores inteligentes. Como exemplo, a figura acima mostra o diagrama de blocos do transmissor inteligente de temperatura TT411, produzido pela empresa SmarResearch. Nesse equipamento, todas as conexões a sensores de temperatura, como termopares e RDTs, devem ser feitas por meio de quatro parafusos ligados à placa de entrada. Curvas de caracterização dos sensores podem ser armazenadas na memória e serem usadas para processamento digital das medições de tensão ou resistência, feitas nos terminais dos sensores.
A ligação do aparelho a uma rede de 4-20 mA é feita por meio de dois parafusos da placa principal. Um modem BELL 202 emprega modulação FSK para a troca de dados digitais pelo barramento de 4-20 mA, sem afetar a informação analógica provida pelo transmissor. A alimentação do transmissor é proporcionada também pelo barramento de 4-20 mA. Portanto, pelo referido barramento, o transmissor TT411 retira a sua alimentação, transmite informações analógicas e se comunica de forma digital com outros equipamentos. O TT411 pode, por exemplo, ter seus parâmetros programados a distância e ao mesmo tempo acionar atuadores analógicos.
Diante dessas informações e da figura acima, julgue o item a seguir.
Suponha que, para a medição de temperatura de um forno com o TT411, o único sensor de que um engenheiro dispõe para ser usado é um termopar do tipo J. Nessa situação, o projeto não poderá ser realizado, pois o equipamento disponível não é dotado internamente dos meios necessários para a compensação da junção fria.


Provas

Questão presente nas seguintes provas
2697498 Ano: 2004
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: Petrobrás
Provas:
Os componentes básicos de sistemas digitais são denominados circuitos digitais lógicos, em razão de sua correspondência com as fórmulas da lógica proposicional. São dois os estados dos circuitos: NÍVEL BAIXO (0) ou NÍVEL ALTO (1). A eles correspondem, respectivamente, as proposições ou fórmulas da lógica: FALSA (0) ou VERDADEIRA (1).

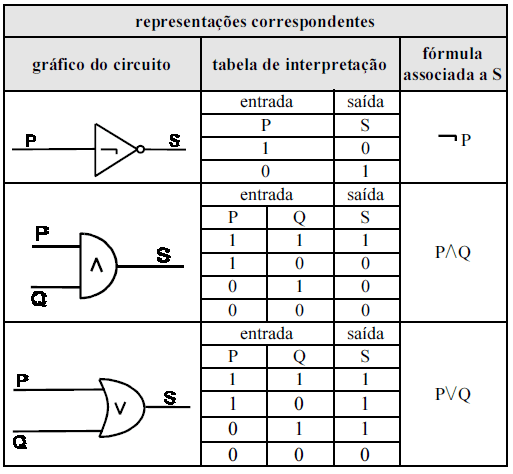

Os circuitos podem ser representados por fórmulas, e vice-versa. A interpretação dos circuitos e das fórmulas pode ser descrita por tabelas. Na tabela a seguir, para cada valoração, 0 ou 1, atribuída a P e a Q, é associada uma valoração da saída, S, que é também a valoração da fórmula associada a S.
Enunciado 2840121-1
Com base nas informações apresentadas acima, julgue o item que se segue.

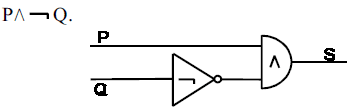

À saída S do circuito abaixo está associada a fórmula
Enunciado 2840121-2


Provas

Questão presente nas seguintes provas
Enunciado 2839114-1
Em um sistema de controle digital, um computador é utilizado para controlar um processo de primeira ordem, conforme a figura acima. No diagrama de blocos, A/D e D/A correspondem, respectivamente, às interfaces analógica/digital e digital/analógica, e M corresponde ao ganho estático positivo do sensor que mede a variável de saída do processo. Sendo C(s) a variável em controle e R(z) a entrada de referência, julgue o item a seguir, com referência a esse sistema.
Para um mesmo algoritmo de controle com parâmetros fixos, a variação do período de amostragem altera o comportamento dinâmico do sistema controlado.
