Na figura, é apresentado o circuito de uma porta lógica digital CMOS complementar, onde a rede abaixadora (pull-down) está faltando.

O circuito correto para a rede abaixadora dessa porta lógica é

A figura apresenta um filtro de Sallen-Key, com os valores dos componentes normalizados, cuja resposta em frequência possui uma banda passante que vai até 1,0 rad/s.

Em seguida, é apresentada uma versão escalada desse filtro.

Qual é, em rad/s, o limite da banda passante do filtro escalado?

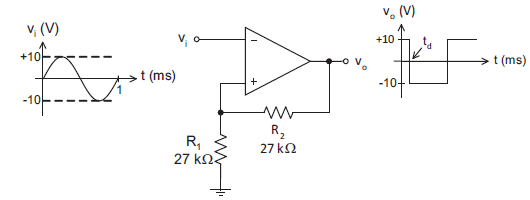

No circuito da figura, o amplificador operacional é polarizado de modo que os limites máximo e mínimo de excursão de sinal na saída v_o sejam + 10 V e – 10 V, respectivamente. Além disso, um sinal senoidal de amplitude igual a 10 V e frequência de 1 kHz é aplicado à entrada v_i, conforme mostrado na figura.

Desprezando os atrasos devidos à resposta em frequência do amplificador operacional, o instante de tempo t_d, em milissegundos, apresentado no gráfico da tensão na saída v_o, vale

No circuito da figura, considere que os diodos apresentam uma queda de tensão V_D = 0,7 V quando estão conduzindo corrente e que não apresentam corrente de fuga quando estão em corte.

Assim, quando a chave S₁ for fechada, a tensão na saída V_X, em volts, será

O circuito lógico combinacional apresentado na figura abaixo emprega um multiplexador de três bits, onde a palavra binária de seleção tem S2 como sendo o bit mais significativo.

A função lógica booleana relacionando a saída F com as entradas X, Y, Z e W no circuito da figura é

Um conjunto cilindro-pistão contém 4 kg de água. Inicialmente, a água está a certa temperatura T₁, sendo a energia interna, nesse estado, dada por u₁ = 80 kJ/kg. Em seguida, o pistão é travado, e o calor é transferido à água até T₂, onde o estado de vapor saturado é atingido, e u₂ = 2.460 kJ/kg.

O calor transferido no processo, em kJ, vale

O título de uma substância composta por uma parcela na fase líquida e outra na fase vapor, na temperatura de saturação, corresponde à razão entre a

A figura mostra um circuito composto por uma fonte de corrente contínua, um indutor e um resistor ideais, além de uma chave seletora. A chave comuta instantaneamente seus contatos em t = 0 s, e a fonte de corrente contínua tem valor de 1 A. Considere que, antes desse instante, não havia corrente no indutor nem no resistor.

Qual função expressa a tensão e(t), em volts, nos terminais do resistor e do indutor para t ≥ 0 s?

A figura mostra um circuito em corrente alternada trifásico composto por uma fonte de alimentação trifásica equilibrada com conexão estrela e uma carga desequilibrada, também com conexão estrela. Considere os módulos dos fasores !$ \dot {V}_{AN} !$ e !$ \dot {V}_{BN} !$ e !$ \dot {V}_{CN} !$ iguais a 127 V e os ângulos igualmente espaçados de 120º, com sequência de fase ABC. Não há conexão entre o neutro da fonte de alimentação e o neutro da carga.

A esse respeito, considere as afirmativas a seguir.

I - O módulo da tensão entre o neutro da fonte de alimentação e o neutro da carga é igual a zero !$ (| \dot {V}_{NN}, |=0V). !$

II - O módulo do somatório das correntes i_A, i_B e i_C é igual a zero (|i_A + i_B + i_C| = 0A).

III - O módulo da componente de sequência negativa das correntes i_A, i_B e i_C é igual a zero.

Está correto APENAS o que se afirma em

A figura apresenta um circuito em corrente contínua composto por uma fonte de tensão de 5,4 V, quatro resistências com valores de 1 Ω, 2 Ω, 5 Ω e 10 Ω, além de uma fonte de corrente, cujo valor depende da tensão nos terminais da resistência de 5 Ω (if = 2v1).

Qual o valor da corrente, em ampères, fornecida pela fonte de corrente?
