Os transformadores são parte importante dos sistemas elétricos de potência e podem trazer sério comprometimento ao desempenho desses sistemas, se não forem operados de forma adequada e dentro dos limites de sua capacidade. Quando não se consegue certa potência com um único transformador, utiliza-se o recurso da ligação em paralelo, mas, para isso, há algumas condições que devem ser satisfeitas. Quais condições são consideradas essenciais?

Medida é um processo de comparação entre grandezas de mesma espécie, ou seja, que possuem um padrão único entre elas. Neste contexto, os instrumentos de medidas são os responsáveis por essa comparação e devem estar sempre aferidos e calibrados, de forma a se obter uma alta confiança no valor medido. A esse respeito, analise as afirmativas abaixo.

I - Padrão é um elemento ou instrumento de medida destinado a definir, conservar e reproduzir a unidade- base de medida de uma determinada grandeza, possuindo uma alta estabilidade com o tempo e sendo mantido em um ambiente neutro e com controle, por exemplo, de temperatura, pressão e umidade.

II - Aferição é o procedimento que consiste em ajustar o valor lido por um instrumento com valor padrão de mesma natureza e que apresenta caráter ativo, pois o erro, além de determinado, é corrigido.

III - Calibração é o procedimento de comparação entre o valor lido por um instrumento e o valor padrão apropriado de mesma natureza e que apresenta caráter passivo, pois os erros são determinados, mas não corrigidos.

Está correto o que afirma em

Os aparelhos de medidas elétricas são instrumentos que fornecem uma avaliação da grandeza elétrica, baseandose em efeitos físicos causados por essa grandeza. Vários são os efeitos aplicáveis, tais como forças eletromagnéticas, forças eletrostáticas, efeito Joule, efeito termoelétrico, efeito da temperatura na resistência, etc. A esse respeito, analise as afirmativas abaixo.

I - O megôhmetro é um instrumento de medidas elétricas destinado à medição da resistência de aterramento dos dispositivos ou equipamentos elétricos, tais como motores, transformadores, redes de eletrodutos metálicos, cabos, entre outros.

II - O fasímetro é um instrumento destinado a indicar a sequência de fase de uma rede trifásica, muito útil na instalação de motores trifásicos que, em determinadas aplicações, necessitam de um sentido predefinido de rotação.

III - O Ducter é um instrumento de grande aceitação nas empresas de energia elétrica, sendo utilizado sobretudo para a verificação e o acompanhamento da evolução da resistência dos contatos dos dispositivos empregados para a abertura e o fechamento dos circuitos elétricos em carga, tais como disjuntores, religadores e contatores.

Está correto o que se afirma em

O valor do módulo da corrente I no circuito da figura acima é, em ampères, aproximadamente,

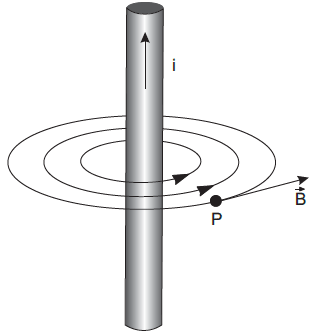

A figura acima mostra a distribuição do campo magnético em torno de um fio percorrido por uma corrente elétrica i. Admitindo-se que o fio seja infinito, o ponto P esteja afastado de uma distância r do fio e o meio seja o vácuo, o valor do módulo de B, em Tesla, é dado por

Para o circuito da figura acima, o valor da potência média aparente fornecida pela fonte, em VA, é dado por

Um motor utilizado para bombeamento de água consome 20 kW com um fator de potência de 0,8 indutivos. Deseja-se instalar um banco de capacitores, que será ligado junto com este motor, para elevar o fator de potência para 1.0. O valor da potência reativa capacitiva a ser fornecida pelo banco, em KVAR, é

A figura acima mostra a forma de onda em um ciclo da tensão u. O valor RMS da tensão é, em volts,

A figura acima representa um esquema ilustrativo de um dos tipos de linhas elétricas utilizadas em baixa tensão. De acordo com a NBR 5410, a descrição deste esquema é a seguinte:

Um motor de 3 Hp trabalha por 3 horas. O valor da energia consumida pelo motor, neste intervalo de tempo, em joules, é de, aproximadamente,
