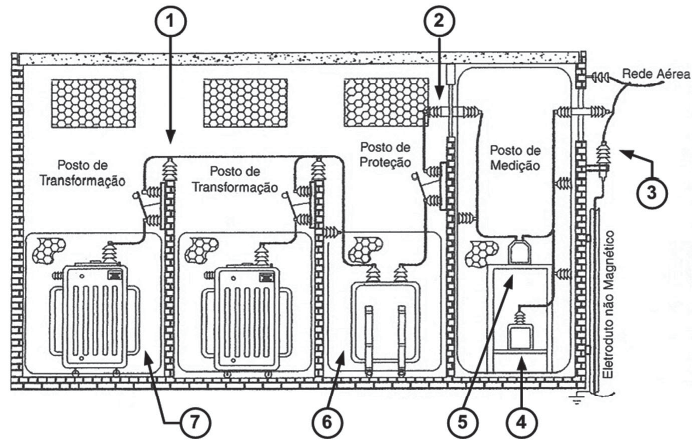

A figura acima mostra um corte de um projeto de uma subestação de média tensão, classe 15 kV. Observando a numeração indicativa de cada equipamento, complete os parênteses abaixo, associando o equipamento com o número indicado.

( ) Disjuntor

( ) TP-Transformador de Potencial

( ) Bucha de Passagem

( ) Para-raios

( ) TC-Transformador de Corrente

( ) Transformador de Força

( ) Isolador pedestal (Apoio)

A associação correta de cima para baixo é

Na utilização de lâmpadas para iluminação industrial, alguns parâmetros devem ser avaliados, tais como: tipo da lâmpada, rendimento luminoso, dispositivos necessários para o controle. A esse respeito, analise as afirmativas abaixo.

I - As lâmpadas de luz mista possuem, no mesmo bulbo, um tubo de descarga contendo mercúrio e, ligado em série ao mesmo, um filamento de lâmpada incandescente que melhora o espectro luminoso da lâmpada e, ao mesmo tempo, desempenha o papel de reator, fazendo com que a lâmpada possa ser ligada diretamente à rede elétrica, tal como a lâmpada incandescente.

II - Para que as lâmpadas a vapor de mercúrio possam funcionar com segurança, devem operar com um reator, semelhante ao da lâmpada fluorescente, para que a corrente e a tensão sejam limitadas a valores aceitáveis para o seu funcionamento.

III - Os ignitores são elementos utilizados somente em lâmpadas a vapor de sódio, que atuam gerando uma série de pulsações de tensão elevada, a fim de iniciar a descarga, deixando de emitir pulsos quando a lâmpada inicia sua operação.

Está correto o que se afirma em

A figura acima mostra o esquema de ligação do aterramento, estabelecido pela NBR 14039 entre as massas das instalações e da subestação. Esse esquema é definido como

As dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Com base na NBR 5410, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos e a área útil da seção transversal do eletroduto, considerando que haja três ou mais condutores, NÃO deve ser superior a

Para que aparelhos e motores possam funcionar satisfatoriamente, é necessário que a tensão sob a qual a corrente lhe é fornecida esteja dentro de certos limites prefixados. De acordo com a NBR 5410, o valor percentual da queda de tensão, em relação ao valor da tensão nominal da instalação, calculado a partir dos terminais secundários do transformador MT/BT, até o ponto de utilização da instalação, NÃO deve ser superior a

A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão. Esta norma NÃO se aplica a instalações elétricas

Com relação aos painéis elétricos de manobra e comando de baixa tensão, analise as afirmativas abaixo.

I - Os sinalizadores luminosos deverão estar relacionados com a cor, no que diz respeito à condição (estado) da máquina, na qual a cor verde indica condição normal de operação.

II - Na verificação das características de um painel, a verificação dos limites de elevação da temperatura e a verificação da corrente suportável de curto-circuito são consideradas ensaios de tipo.

III - Os ensaios de rotina são destinados a detectar falhas em materiais e na fabricação, sendo realizados em todos os painéis ou em unidades do painel, após a finalização da montagem.

Está correto o que se afirma em

Uma bateria que vai operar com 0,9 V possui uma corrente de descarga de 800 mA. Considerando a curva de capacidade da bateria na figura acima, o tempo de vida útil, em minutos, é de, aproximadamente,

Os graus de proteção proporcionados pelos painéis elétricos têm os seguintes objetivos: a proteção de pessoas ao contato com partes sob tensão e ao contato com partes em movimento dentro do invólucro; proteção do painel contra a penetração de corpos sólidos estranhos e contra os efeitos prejudiciais da penetração de líquidos. A designação utilizada para indicar o grau de proteção é formada pelas letras IP, seguidas de dois algarismos característicos que significam a conformidade com as condições de proteção exigida pelo projeto do painel. Assim, o segundo algarismo característico indica o grau de proteção proporcionado pelo invólucro

O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é um sistema completo destinado a proteger uma construção ou estrutura contra os efeitos das descargas atmosféricas. A esse respeito, analise as afirmativas abaixo.

I - Um para-raios corretamente instalado reduz significativamente os perigos e os riscos de danos, pois pode captar os raios que iriam cair nas proximidades de sua instalação, proporcionando um caminho seguro e de baixa resistência ao escoamento das correntes elétricas das descargas.

II - Os tanques utilizados para armazenar líquidos inflamáveis sempre devem possuir um SPDA (para-raios).

III - A zona de proteção de um para-raios do tipo Franklin é uma pirâmide cujo vértice é a ponta do captor e a altura depende da área da superfície a ser protegida.

É(São) correta(s) a(s) afirmativa(s)
