Um topógrafo, ao medir uma distância utilizando a taqueometria, obteve como leituras dos fios estadimétricos superior, médio e inferior, sobre uma mira falante, os seguintes valores:

- Fio Superior = 1,520 m

- Fio Médio = 1,320 m

- Fio Inferior = 1,120 m

Sabe-se que o(a):

I - desnível e a inclinação entre os pontos eram nulos (terreno totalmente plano);

II - altura do instrumento, no momento da medição, era de 1,32 m;

III - Constante de Reichenbach é desprezível;

IV - constante estadimétrica do teodolito utilizado era igual a 100.

Está correto afirmar que o topógrafo obteve para distância desejada, em m, o valor de:

Responda a questão utilizando o croqui e os dados abaixo. Calcule os itens pedidos de acordo com o enunciado.

A distância do Ponto A ao Ponto C, em m, é:

Responda a questão utilizando o croqui e os dados abaixo. Calcule os itens pedidos de acordo com o enunciado.

As coordenadas (E, N) do Ponto B, em m, são:

Os dados de calibração de um termopar de Pt - PtRh(10%) com a junção de referência a 0 ºC estão indicados na tabela acima. O termopar está instalado numa fornalha de craqueamento, estando sua junção fria à temperatura de 50 ºC. A leitura do termopar indica uma d.d.p de 6,0 mV. A temperatura real interna do reator, em ºC, é:

Com base no planejamento e detalhamento apresentado acima, o tempo de folga, em horas, do Técnico Artur, durante a realização do serviço de manutenção do equipamento, será:

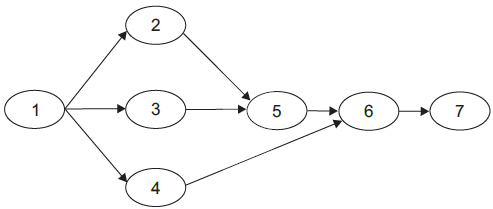

Durante o planejamento e detalhamento de serviços de manutenção de um equipamento eletrônico, foi elaborado o seguinte diagrama e a respectiva tabela de atividades.

Com base no planejamento e detalhamento apresentado acima, o tempo total, em horas, para o serviço de manutenção do equipamento é:

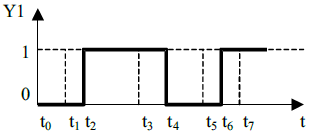

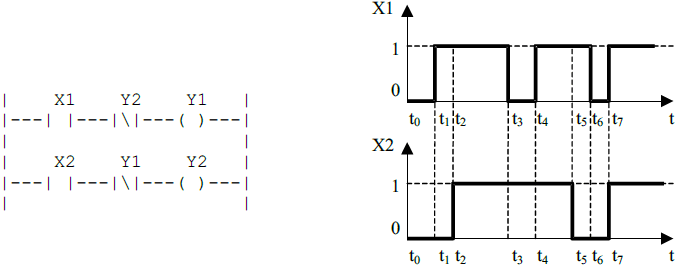

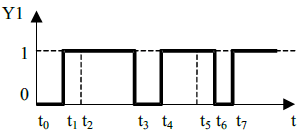

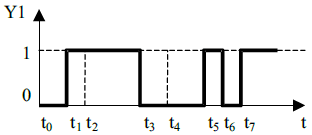

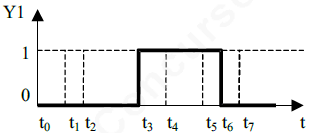

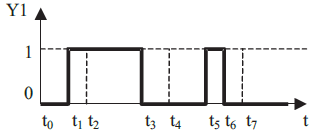

A figura acima mostra o programa em diagrama de contatos implementado num CLP e os gráficos temporais dos sinais X1 e X2. Em t = t₀, todas as variáveis encontram-se em nível lógico 0. O comportamento correto para Y1 é:

De acordo com a norma ISA S 5.1 sobre simbologia para instrumentação industrial, a seqüência correta de cima para baixo de símbolos na tabela, correspondentes às variáveis físicas medidas, é:

O quadro abaixo apresenta as principais fases de Planejamento e Detalhamento de Serviços de Montagem e Manutenção.

A seqüência correta para o planejamento é:

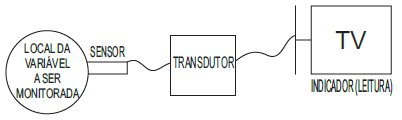

O esquema básico de um sistema de monitoração, mostrado na figura abaixo, pode ser utilizado para identificar a necessidade de manutenção de um equipamento antes que ocorra uma falha mais grave.

Esta situação de monitoramento ocorre, tipicamente, na manutenção do tipo:
