Um wattímetro, um voltímetro e um amperímetro foram instalados para realizar as leituras em uma carga indutiva desconhecida, alimentada por uma fonte senoidal. Os valores registrados foram:
• potência: 8.000 W;
• tensão: 250 V; e
•  corrente elétrica: 40 A.
Considerando as leituras, o valor da sua reatância indutiva é igual a:

Considerando as propriedades magnéticas fundamentais dos materiais e as exigências técnicas para o núcleo do transformador, assinale a opção que apresenta corretamente a classe de material mais adequada para essa aplicação, tendo em vista a origem física de suas propriedades magnéticas.

Considere a função de transferência G(s) abaixo.

\( G(s) = \dfrac{240(s + 2)}{(s + 16)(s + 5)} \)

Calcule o erro em estado estacionário para uma entrada em degrau unitário com uma malha fechada e realimentação também unitária e assinale a opção correta.

Sabendo que o número de voltas do enrolamento primário de um transformador Δ - Y é 1000 e, no secundário, é 50, assinale a opção que apresenta a tensão de fase do secundário, sabendo que ele é alimentado por uma tensão de linha de 13800 V. Caso necessário, considere √3 = 1,73.

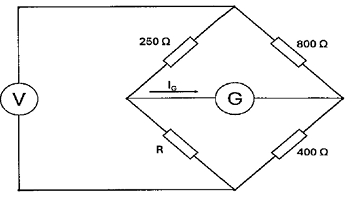

Examine a figura abaixo.

Em um experimento com uma Ponte de Wheatstone, conforme mostrado na figura acima, constatou-se que a corrente I_g que passa pelo galvanômetro é nula. Qual o valor da resistência R?

Uma topologia de retificador trifásico em estudo apresenta exatamente as seguintes características operacionais:
• tensão contínua média obtida: Vcc = 0,955. Vs (onde Vs é a tensão de pico de fase);
• frequência fundamental de ondulação: 360 Hz (em aplicação de 60 Hz);
• conteúdo harmônico injetado na rede: próximas harmônicas são de 11ª e 13ª ordens; e
•  número de comutações de corrente: 6 comutações por período de rede.
Com base nas informações apresentadas, assinale a opção que apresenta corretamente a topologia desse retificador e descreve suas propriedades operacionais.

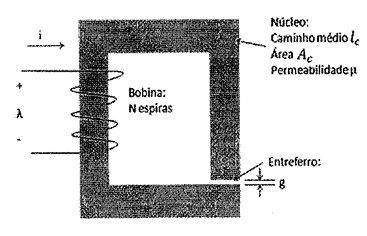

Examine a figura abaixo:

A permeabilidade relativa do núcleo é μ_r, e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. Para o circuito magnético da figura acima, a densidade de fluxo magnético no entreferro e a indutância no núcleo são, respectivamente:

Dados: N = 100 espiras; l_c = 10.π cm; g = π mm; A_c = 15cm²; μ_r = 3000;  μ₀ = 4π .10^-7 H/m; e i = 10,0 A.

Um engenheiro está analisando o funcionamento de um amplificador operacional em diferentes configurações. Assim, em qual situação o amplificador operacional pode operar com a saída saturada (nível alto ou baixo) de forma estável?

Considere um conversor Buck-Boost ideal alimentado por uma fonte de corrente contínua de 100 V, cuja carga exige uma tensão de 400 V. Para que essa tensão de saída seja atingida com um período no estado ligado de 0,2 ms, a frequência de chaveamento necessária deve ser igual a:

Analise o circuito a seguir.

O circuito acima apresenta qual configuração de compensador? Considere os elementos C₁ e C₂ como capacitores e R₁, R₂, R₃ e R₄ como resistores.
