Foram encontradas 50 questões.
Examine a figura abaixo.

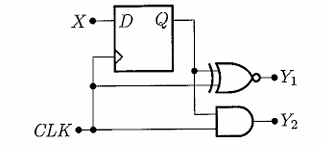

No circuito acima, X é um sinal digital NRZ com taxa de transmissão por bit igual à frequência do CLK. A borda de subida do CLK não coincide com o instante de atualização do bit em X. Para as saídas Y1 e Y2
Provas
Provas
- Álgebra Booleana e Circuitos Lógicos
- Análise de Circuitos
- Eletrônica Digital
- Interpretação de Circuitos Elétricos
Examine a figura abaixo.

No circuito acima, considere que as chaves assumem valor lógico 1 quando fechadas e a tensão de saída assume valor lógico 1 quando em nível ALTO (2,5 V < D < 5V). Os diodos são de silício. Nessas condições, assinale a opção que apresenta a operação lógica implementada pelo circuito.
Provas
Provas
Provas
Examine a figura abaixo.

O circuito acima modela de forma simplificada a condução de um sinal de comunicação da fonte transmissora Vf de resistência interna Rf a uma antena de resistência Ra através de uma linha de resistência Rl obtendo máxima potência sobre a antena. Se Pa é a potência sobre a antena e Pf a potência entregue pela fonte ideal Vf, é correto afirmar que:
Provas
I- Na modulação em amplitude, ocorre a sobremodulação quando o índice de modulação é menor que 1.
II- A modulação em amplitude (AM/DSB) possui rendimento maior que a modulação de banda lateral singela (SSB).
III- A modulação em frequência é feita quando o sinal altera para mais e para menos a frequência da onda portadora, ficando inalterada sua amplitude.
Provas
Assinale a opção que apresenta a potência (P) aproximada, necessária na transmissão de um enlace para que 2 microwatts cheguem ao receptor, considerando que a distância entre as antenas é de 10 km, a antena receptora tem ganho de 4 dB e a transmissora tem ganho de 6 dB, sabe-se ainda que a frequência de operação é de 60 MHz.
Dados: log 2 ≈ 0,30; log 6 = 0,77; 100,1 = 1,25 e 100,2 = 1,58.
Provas
Examine a figura abaixo.

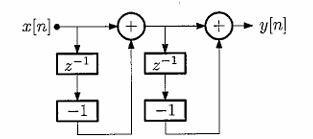

A figura acima apresenta esquematicamente um sistema de tempo discreto com entrada x[n] e saída y[n]. Com base nessas informações, assinale a opção que ilustra a resposta ao impulso desse sistema.
Provas
Considere um sistema de tempo discreto com resposta ao impulso dada por:
\( h[n] = \dfrac{1}{5}(\delta[n] + \delta[n - 1] + \delta[n - 2] + \delta[n - 3] + \delta[n - 4]). \)
Com base nessas informações, assinale a opção INCORRETA.
