Observe a figura abaixo.

De acordo com o perfil de refração apresentado acima, assinale a opção que apresenta corretamente o tipo de Índice de refração da fibra óptica e o índice de refração da casca, caso o ângulo crítico seja definido por 45° e o índice de refração do núcleo seja 1.

Dados: \( \sqrt {2} \approx 1,4; sen (45º) = {\large \sqrt {2} \over 2} \)

Com relação ao circuito abaixo com transistor BJT com polarização fixa e configuração emissor-comum, qual é a corrente elétrica no emissor I_E (análise CC)?

Observe a figura abaixo.

Sabendo que iR = 6A e iL = 5A e que a queda de tensão medida nos terminais de RL é de 10 volts, calcule a potência dissipada ( Pz ) do diodo Zener ( Dz ), e assinale a opção correta.

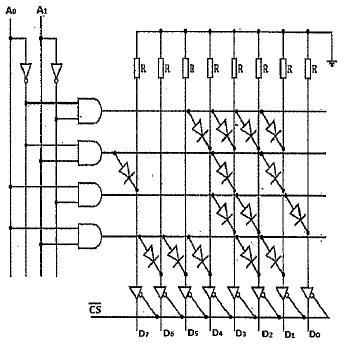

Observe o circuito de memória da figura abaixo.

De acordo com a configuração dessa memória, a palavra binária armazenada no endereço '3' (A₀ = 1 e A₁ = 1) é:

Com relação à apresentação da série trigonométrica de Fourrier, pode-se dizer que, se a função for par, ela pode ser decomposta em funções:

Para um sistema no qual uma carga resistiva RL, casada com a saída do amplificador, calcule a temperatura efetiva do ruído (Te) para uma Figura de Ruido de 3 e temperatura ambiente de 27° C, e assinale a opção correta.

Para um sistema de comunicação cujas potências transmitida e refletida são respectivamente, 45W e 15W, qual é o coeficiente de reflexão e a relação de onda estacionária, respectivamente?

Uma central telefônica tem um trafego de 64 Erlangs, com uma média de 1920 novas ocupações por hora. Qual a duração média das ocupações nessa central?

Dentre as dispersões existentes de uma fibra óptica, qual é a dispersão exclusiva, isto é, a que é encontrada somente em fibra ópticas multimodo?

Se uma onda de tensão CA tem um valor instantâneo de 120 V em 30°, qual é o ângulo de fase, em graus, para o valor instantâneo de tensão de 207,846 V?

Dados: sen(30°)=0,5 ; cos(30°)=0,8666 e tg(30°)=0,577.
