Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Quanto  for a abertura da malha protetora,  a proteção oferecida pelo método de  .

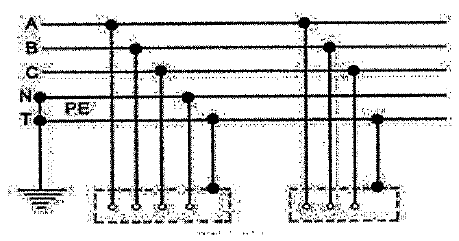

Examine a figura abaixo.

Segundo Creder (2021), assinale a opção que apresenta o esquema de aterramento representado na figura acima.

Observe o circuito TTL abaixo que possui entradas A e B e saída C.

Assinale a opção que contém a denominação do circuito ilustrado acima.

Simplifique a expressão \( S = \overline {C + D} + \bar A C \bar D + A \bar B \bar C + \bar A \bar B C + AC \bar D \) e marque a alternativa correta.

Um motor de indução fabricado para o mercado europeu, cuja frequência do sistema elétrico é 50 Hz, possui 6 polos e escorregamento de 3%. Calcule a velocidade do rotor em rpm e assinale a opção correta.

Examine o diagrama abaixo.

O diagrama representa uma codificação hipotética, denominada código espiral. O número 1 possui uma seta para o número 6, logo, segundo o diagrama, uma entrada (001)₂ (ou 1 em base decimal) possui como salda (101)₂ ( ou 6 em base decimal), e assim sucessivamente. Considere que a salda relacionada a uma entrada igual (100)₂ (ou 4 em base decimal) é indiferente.

Encontre a função lógica que pode representar o segundo bit menos significativo da saída do código espiral e assinale a opção correta (considere que a entrada tem forma \( (e_2, e_1, e_0) \) onde \( e_2 \) é o bit mais significativo e \( e_0 \) é o menos significativo).

Assinale a opção que completa corretamente as lacunas de sentença abaixo.

A partida estrela-triângulo consiste na alimentação do motor com uma redução de tensão nas bobinas durante sua partida. O motor parte em estrela, isto é, com uma tensão de   % da tensão nominal, e após certo tempo a ligação é convertida em triângulo, assumindo a tensão nominal. Essa chave proporciona uma redução na corrente de partida de aproximadamente   % de seu valor.

Três fios paralelos infinitos são percorridos por correntes iguais a 5 A, 2 A e 10 A conforme exposto na figura abaixo. A corrente no primeiro fio possui sentido para cima, no segundo fio sentido para baixo e no terceiro fio sentido para baixo. Considerando-se uma permissividade igual a \( \mu_0 = 4 \pi . 10^{-7} H/m \), calcule a força resultante por unidade de comprimento do fio no meio, o sentido dessa força resultante e assinale a opção correta.

Examine a figura abaixo.

Dado o circuito acima e sua tensão de entrada \( v_i \), identifique a opção que melhor representa a tensão de saída \( v_0 \) e assinale a opção correta.

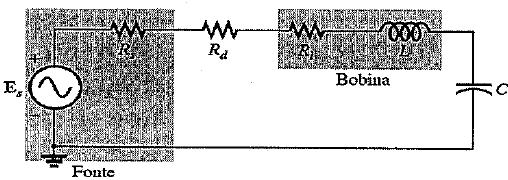

Observe o circuito abaixo.

Dados:

a fonte da figura possui resistência interna \( Rs = 1 \Omega \);

a bobina possui resistência interna \( R_l = 100 \Omega \) e indutância L = 2mH;

a capacitância é \( C = 50 \mu F \); e

o circuito se encontra conectado em série com uma resistência \( R_d = 5 k\Omega \).

Assinale a opção que apresenta o valor mais próximo da frequência de ressonância do circuito acima.
