Observe a figura abaixo.

A figura acima representa o gráfico de uma tensão v(t) que varia com o tempo.

Qual é o valor médio da tensão, em volts, no intervalo de tempo entre 0 e 6 segundos?

Qual é a representação decimal do número binário 101,01?

Observe a figura abaixo.

A figura acima representa um flip-flop JK mestre-escravo, que apresenta inicialmente os seguintes níveis lógicos: J = 0, K = 1, CK = 1 e Q = 1.

Qual das opções abaixo apresenta a sequência correta das operações necessárias para alterar a saída Q para o nível lógico "0"?

Qual das opções abaixo representa uma identidade à expressão (A+B) . (A+C) ?

Observe a figura abaixo.

A figura acima representa um circuito digital combinacional de duas variáveis. Assinale a opção que apresenta a função lógica S deste circuito.

Observe o circuito representado na figura abaixo.

No circuito representado acima, as impedâncias Z são idênticas, alimentadas por tensões de 440 volts (valor eficaz), conforme indicado.

Qual é o módulo da tensão V_s, em volts, sobre cada impedância?

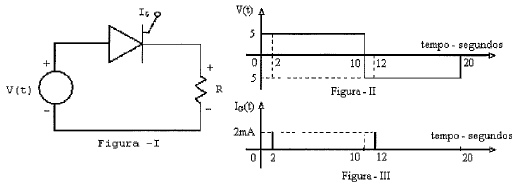

Observe as figuras I, II e III representadas abaixo.

A figura I representa um circuito que utiliza um SCR como elemento retificador, II representa a forma de onda da tensão de alimentação V(t) e a III a corrente de disparo I_G aplicada no SCR.

Considerando que a corrente I_G é suficiente para disparar o SCR e que V(t) é inferior à tensão de avalanche direta do dispositivo, assinale a opção que apresenta a correta forma de onda obtida para a tensão V_R na carga R.

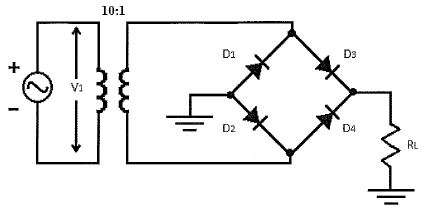

Observe a figura abaixo.

A figura acima representa um circuito retificador de onda completa, com as seguintes características:

- Tensão da alimentação no primário V₁ = 200 volts (valor de pico) / 60Hz;

- Relação de transformação do transformador ideal (N₁/N₂) = 10:1;

- Resistência da carga R_L = 1 K!$ \Omega !$; e

- D₁, D₂, D₃ e D₄ são diodos reais de silício.

Em relação ao circuito apresentado acima, é correto afirmar que a tensão obtida sobre a carga RL

Em relação às configurações básicas dos amplificadores com transistores bipolares, é correto afirmar que:

Observe a figura a seguir.

A figura acima representa um circuito que utiliza um amplificador operacional ideal.

Em relação ao circuito acima, pode-se afirmar que
