Considerando a figura acima, que mostra a tela de um analisador de redes usado na medida do módulo do parâmetro S₂₁ de um filtro passa-faixa, julgue os próximos itens.

A primeira linha horizontal superior da grade equivale ao valor de 0 dB para o módulo do S₂₁.

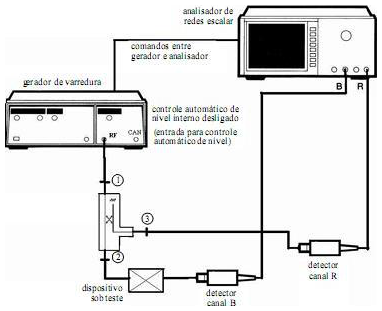

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Considere que o acoplador direcional mostrado na figura tenha fator de acoplamento de 20 dB e diretividade igual a 30 dB. Nesse caso, se a porta de saída estiver em aberto, e se uma potência de 0 dBm for inserida na porta de entrada, então um walttímetro de RF indicaria uma leitura de –50 dBm, na porta diretamente acoplada.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Considerando-se o acoplador do tipo ilustrado na figura, se o dispositivo sob teste conectado em sua saída estiver descasado, a maior parte da potência refletida será dissipada na terminação ➂ .

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir a diretividade de um acoplador direcional como o mostrado na figura, quando uma das portas está casada, é suficiente realizar o seguinte procedimento: medir a perda de potência entre a porta principal e a porta acoplada; inverter as conexões da linha principal; nessa nova conexão, medir novamente a perda entre a porta principal e a porta acoplada; a diferença entre essas duas medidas, em dB, é a diretividade.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

A diretividade de um acoplador direcional é afetada pelo casamento de impedâncias na terminação da porta isolada. O acoplador direcional na situação ilustrada na figura deve ter uma de suas portas casadas e, portanto, pode apresentar desempenho superior ao acoplador de quatro portas.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

A medida será mais precisa se o controle automático de nível interno ou externo do gerador de varredura, realizado por meio de elo de realimentação, for ativado.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

O acoplador direcional mostrado na montagem é necessário para se corrigir os níveis de potência entre o gerador de varredura e o analisador de redes.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir corretamente a perda de retorno do dispositivo sob teste (DUT), deve-se realizar o seguinte procedimento: conectar diretamente o detector canal B na porta ➁ do acoplador direcional e calibrar o analisador de redes no nível de referência 0 dB; inserir o DUT na posição mostrada na figura; a medida verificada no analisador após essa conexão representa a perda de retorno do DUT.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Circuitos de micro-ondas de duas portas sem perdas podem ser avaliados por medidas de reflectometria.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O conhecimento dos parâmetros S₁₁ e S₂₂ especificam completamente o quadripolo, se este for linear, passivo e sem perdas.
